خراب شدن شارژر سریع 140 واتی GaN اپل

شارژر سریع 140 واتی جدید اپل با مدل کاملاً جدید A3607 عرضه می شود. به عنوان یک لوازم جانبی شارژ کاملاً جدید که توسط اپل برای دستگاه های نسل بعدی طراحی شده است، قرار گرفتن در معرض A3607 توجه گسترده صنعت را به راه حل های شارژ دستگاه های آینده اپل جلب کرده است.

با ظاهر، اندازه و پارامترهایش که اساساً مشابه مدل قبلی است، آیا معماری داخلی آن تنظیم شده است؟ آیا اجزای اصلی ارتقا یافته اند؟ با این سؤالات، ChargerLAB بلافاصله شارژر سریع 140 واتی اپل A3607 را به طور دقیق تجزیه و تحلیل کرد و اکنون ساختار داخلی واقعی آن را آشکار خواهد کرد.

ظاهر شارژر سریع 140 واتی اپل

این بسته بندی دارای طراحی مینیمالیستی کلاسیک است که لوگوی اپل، نام محصول و ظاهر آن در جلوی آن چاپ شده است.

یک برچسب پارامتر محصول به کناره چسبانده شده است.

نمای نزدیک از پارامترهای روی استیکر بعداً در بخش نمایش فیزیکی محصول معرفی خواهد شد.

این شارژر با دستگاه های USB-C سازگار است و رسماً برای استفاده با مک بوک پرو 16 اینچی مجهز به درگاه MagSafe 3 توصیه می شود.

آداپتور برق ساخت داخل با تاریخ تولید 2026 و مدل A3607 می باشد.

بسته شامل شارژر و دفترچه راهنمای کاربر است.

شارژر در یک کاغذ محافظ پیچیده شده است تا از خراشیدگی در حالت اولیه جلوگیری کند.

ظاهر شارژر سریع 140 واتی جدید اپل با مدل قبلی یکسان است، با روکش براق بسیار براق و انتقال گوشه های گرد.

لوگوی اپل در مرکز جلو و پشت بدنه قرار گرفته است.

اطلاعات پارامتر شارژر در یک طرف بدنه چاپ می شود.

پارامترهای محصول نمای نزدیک

ورودی: 100–240 ولت ~ 50/60 هرتز 2 آمپر

(USB PD) خروجی: 5.2V 3A، 9V 3A، 15V 5A، 20.5V 5A، 28V 5A

شارژر دارای گواهینامه های CCC و KC است.

نام محصول، مدل و اقدامات احتیاطی در سمت دیگر بدنه چاپ شده است.

مدل شارژر سریع 140 واتی جدید اپل A3607 است.

این شارژر مجهز به پین‌های استاندارد چینی تاشو است که در دو طرف آن‌ها طرح‌های دو بال دارند.

پین ها طراحی ماژول مستقل کلاسیک را دارند و قابل جدا شدن و تعویض هستند.

نمای نزدیک از پایه ثابت T شکل که می تواند به عنوان سیم اتصال به زمین نیز عمل کند.

بدنه ماژول با درجه بندی 250 ولت ~ 2.5 آمپر و Jabil Inc. مشخص شده است، که نشان می دهد ماژول پین توسط Jabil عرضه شده است. قابل ذکر است، یک گیره فلزی برای تثبیت کمکی در داخل شیار ماژول اضافه شده است تا اطمینان حاصل شود که ماژول به راحتی پس از استفاده طولانی مدت شل نمی شود.

علاوه بر این، طراحی پین با نسخه قدیمی متفاوت است.

انتهای خروجی مجهز به یک پورت USB-C با یک هسته پلاستیکی سفید است.

پوسته مخزن پورت USB-C نیز به طور مستقل طراحی شده است.

طول بدنه اندازه گیری شده شارژر سریع 140 واتی جدید اپل 95.68 میلی متر است.

عرض 74.35 میلی متر است.

ضخامت 28.51 میلی متر است.

ظاهر و ابعاد اصلی آداپتورهای برق جدید و قدیمی که در کنار شارژر فست شارژر قدیمی 140 واتی گالیوم نیترید A2452 اپل قرار گرفته اند، کاملاً یکسان است.

درک بصری اندازه شارژر در دست.

علاوه بر این، وزن محصول تقریباً 285 گرم است.

تست شده با ChargerLAB POWER-Z KM003C برای شناسایی پروتکل خروجی پورت USB-C، از پروتکل های شارژ PD3.1 و DCP پشتیبانی می کند.

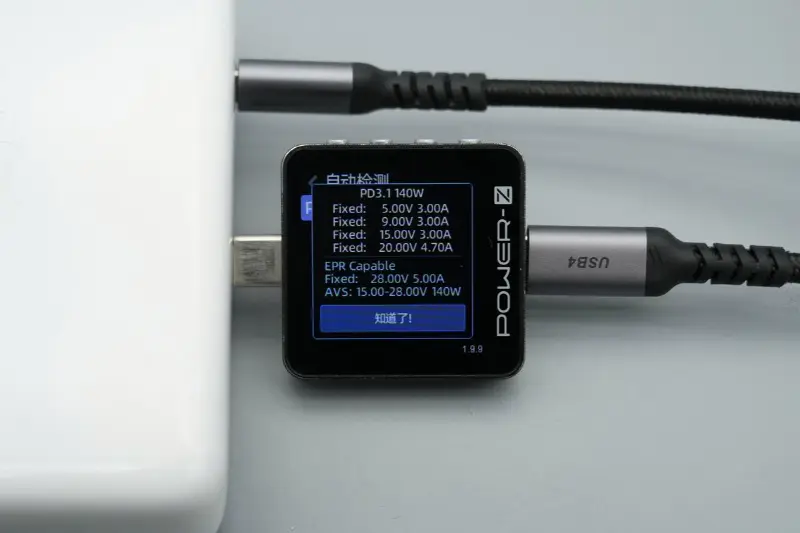

بسته PDO نشان می دهد که پورت USB-C همچنین دارای پنج چرخ دنده ولتاژ ثابت است: 5V 3A، 9V 3A، 15V 3A، 20V 4.7A، 28V 5A، و همچنین یک چرخ دنده ولتاژ 15-28V 140W AVS.

هنگام شارژ آیفون 17 پرو مکس با شارژر سریع 140 واتی جدید اپل، قدرت شارژ اندازه گیری شده تقریباً 36.34 وات است.

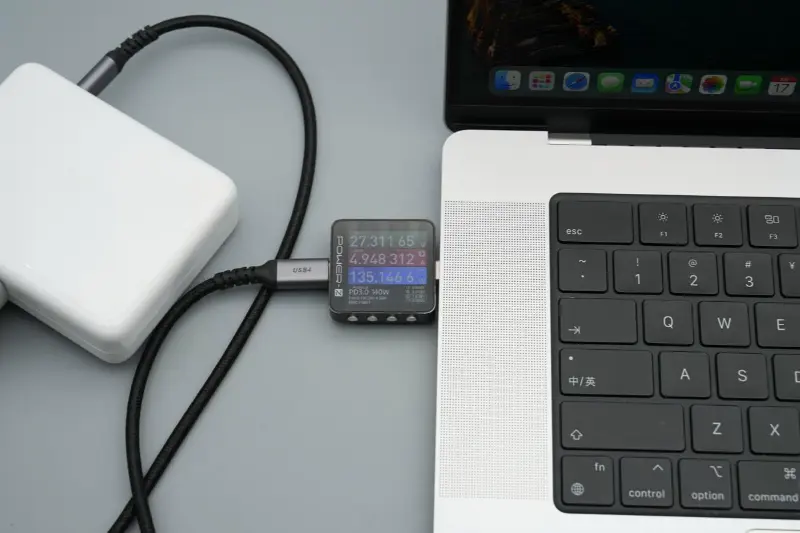

هنگام شارژ مک بوک پرو، قدرت شارژ اندازه گیری شده تقریباً 135.15 وات است که با موفقیت شارژ سریع 28 ولتی 5 آمپری 140 واتی را امکان پذیر می کند.

خراب شدن شارژر سریع 140 واتی اپل

محفظه شارژر با برش در کناره باز می شود.

بدنه برای محافظت قوی بسیار ضخیم است و لبه ها برای تقویت ماژول های داخلی چسبانده شده اند.

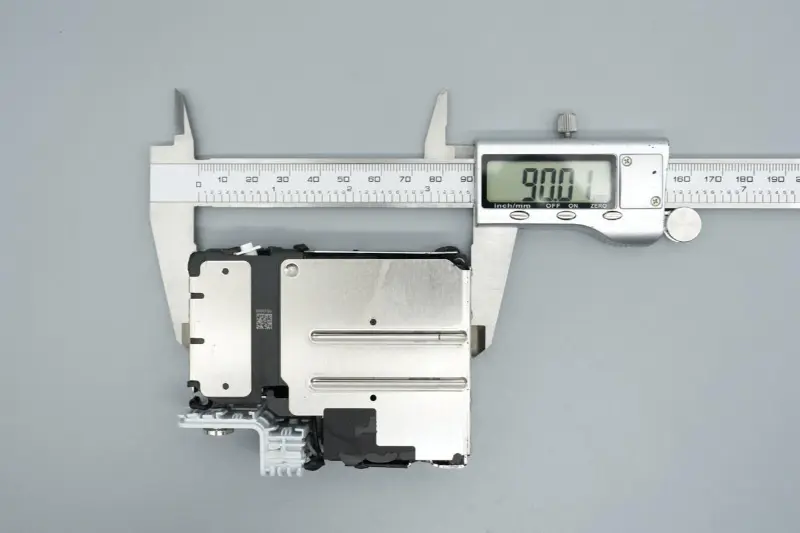

طول اندازه گیری شده ماژول داخلی 90.01 میلی متر است.

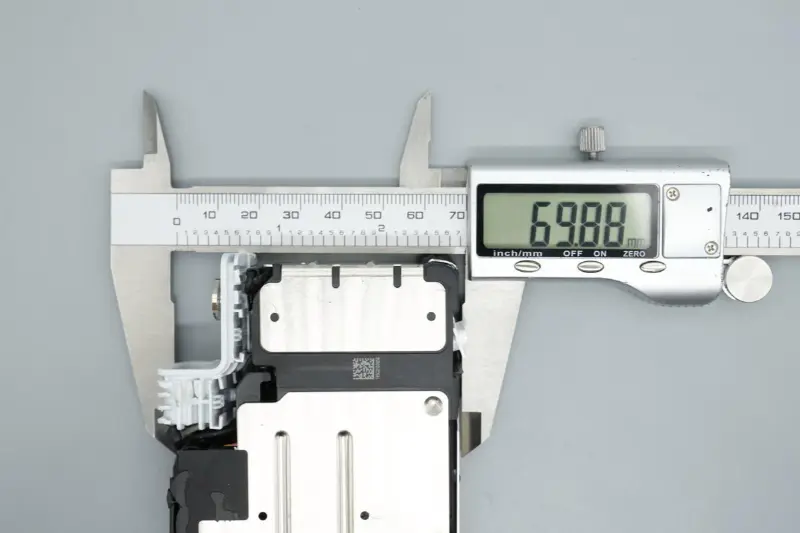

عرض 69.88 میلی متر است.

ضخامت 23.52 میلی متر است.

ماژول PCBA با دو پوسته فلزی یکپارچه برای اتلاف یکنواخت گرما پوشانده شده است.

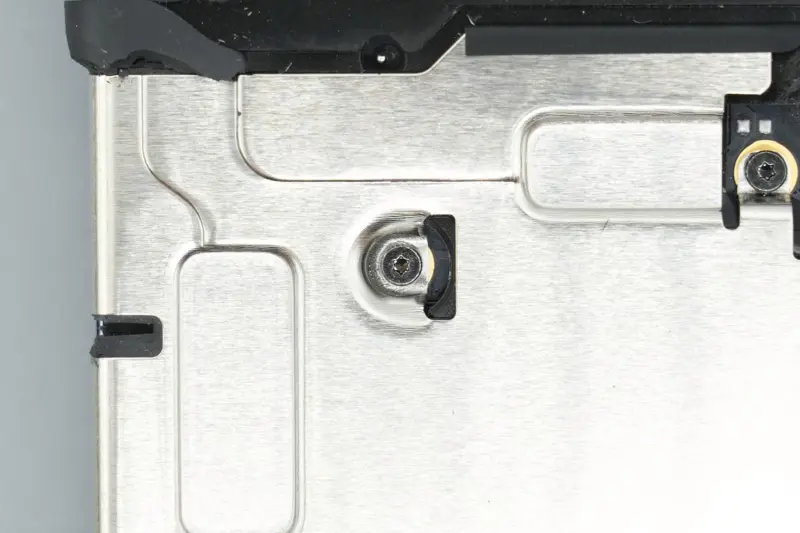

پوسته های فلزی با پیچ ثابت می شوند.

نوار عایق به برخی از قسمت های کناری چسبانده شده است.

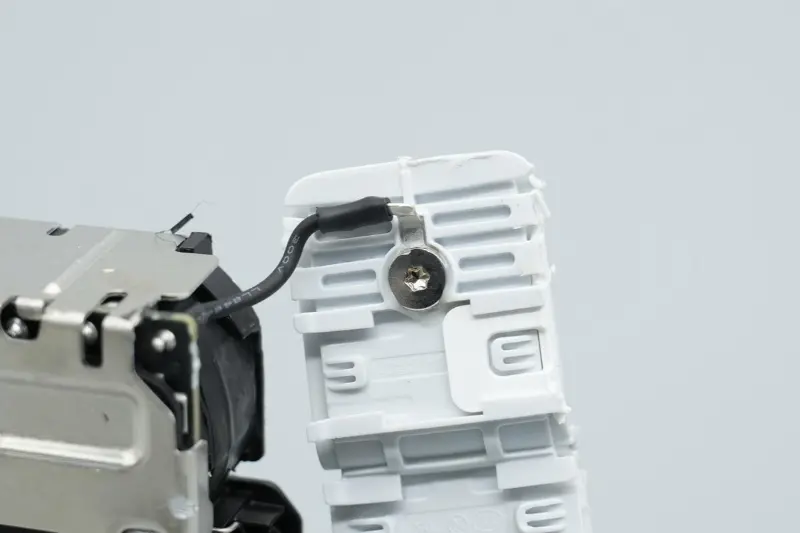

یک سیم در انتهای ورودی به پایه ثابت T شکل برای اتصال به زمین متصل است.

لوله های انقباض حرارتی برای عایق کاری در نقاط جوش پایانه های سیم AC استفاده می شود.

برای جدا کردن پوسته های فلزی، پیچ ها را بردارید.

عملیات عایق در قسمت داخلی پوسته فلزی مربوط به پشت صفحه اصلی و سایر مناطق اعمال می شود.

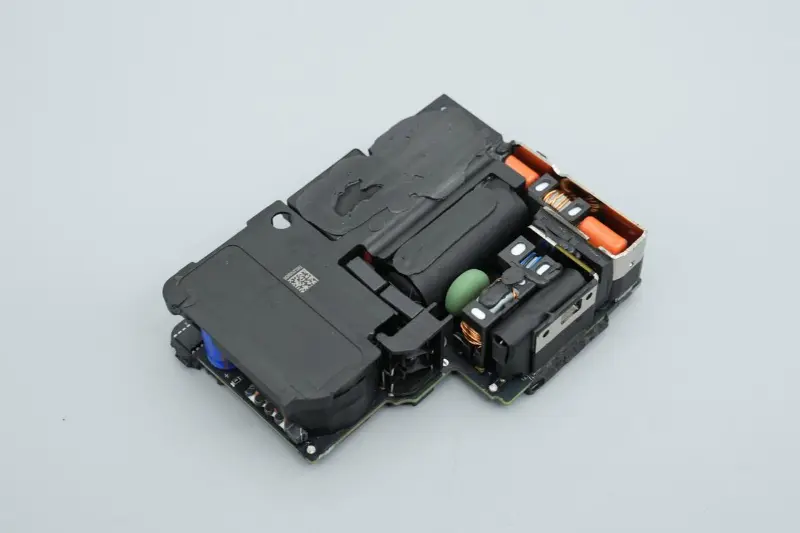

یک پوشش پلاستیکی ناحیه ترانسفورماتور ماژول را می پوشاند و اجزایی مانند خازن ها و سلف ها چسبانده شده اند.

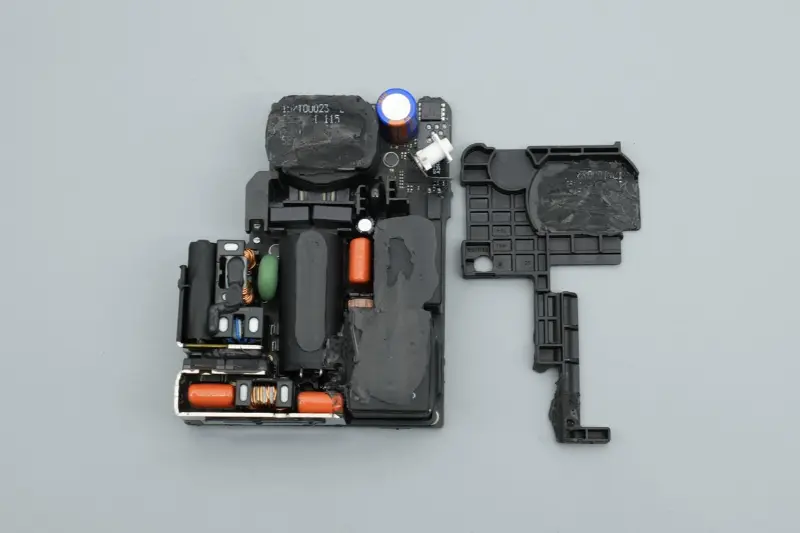

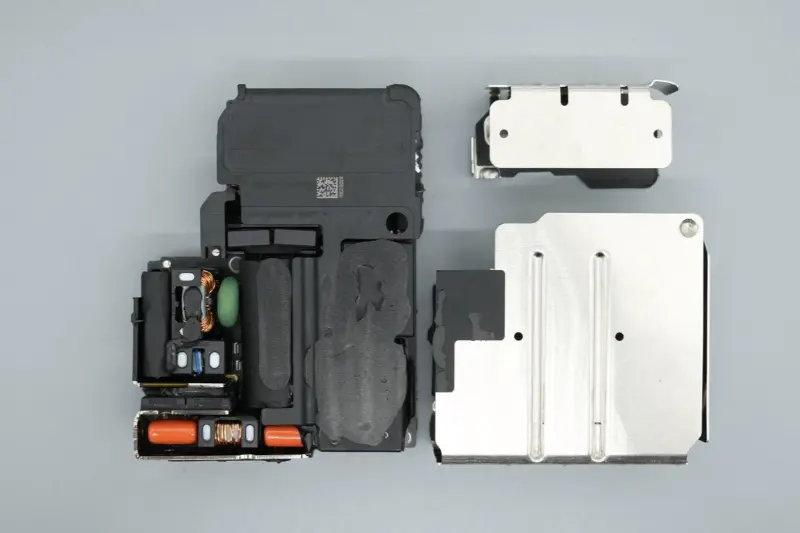

پوشش پلاستیکی را بردارید و یک قاب پلاستیکی در ناحیه مرکزی برای تقویت و ایزوله قرار داده شده است.

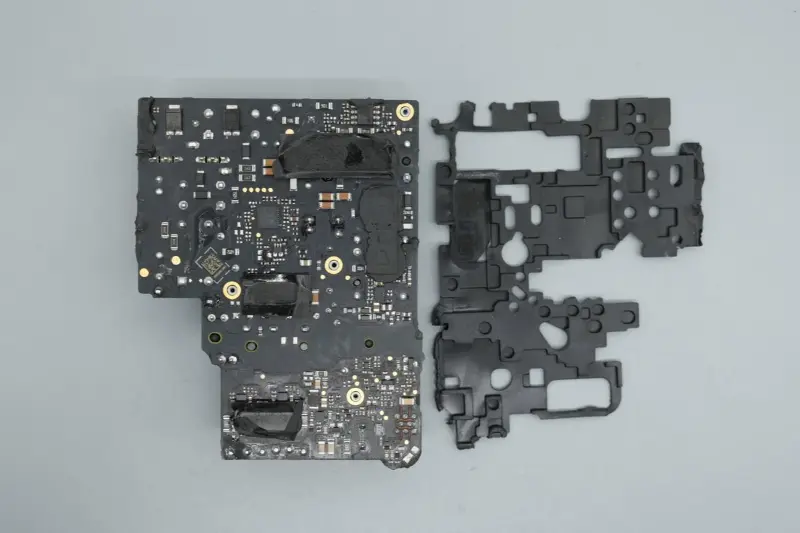

پشت مین برد با یک پد لاستیکی نرم برای محافظت پوشانده شده است.

پد محافظ را بردارید و می بینید که چسب رسانای حرارتی روی قسمت های تراشه مربوطه اعمال می شود و برچسب های رسانای حرارتی گرافیت به آن چسبانده شده است.

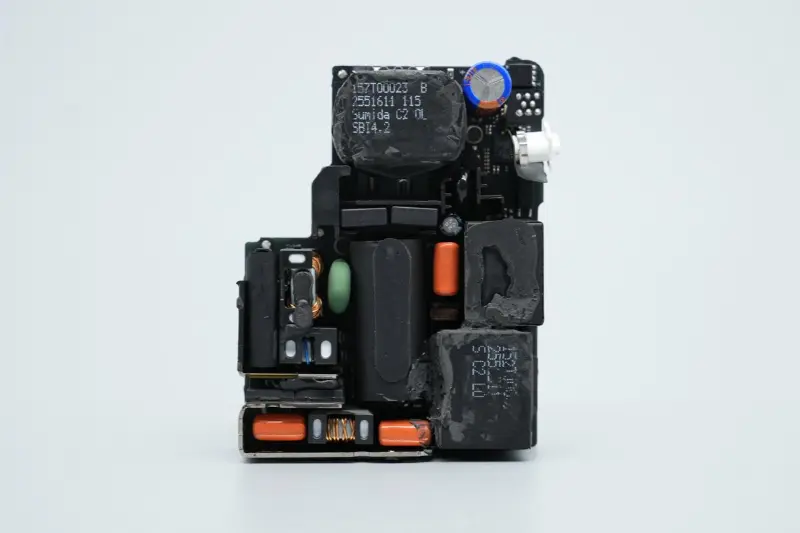

قسمت جلویی ماژول PCBA با فیوزها، سلف‌های حالت مشترک، خازن‌های الکترولیتی فیلتر ولتاژ بالا، ترانسفورماتور جریان، خازن‌های فیلم، خازن‌های منبع تغذیه، سلف‌های تقویت‌کننده PFC، سلف‌های کاهنده، ترانسفورماتورها و سایر دستگاه‌ها، با طرح کلی فشرده و منظم چیده شده است.

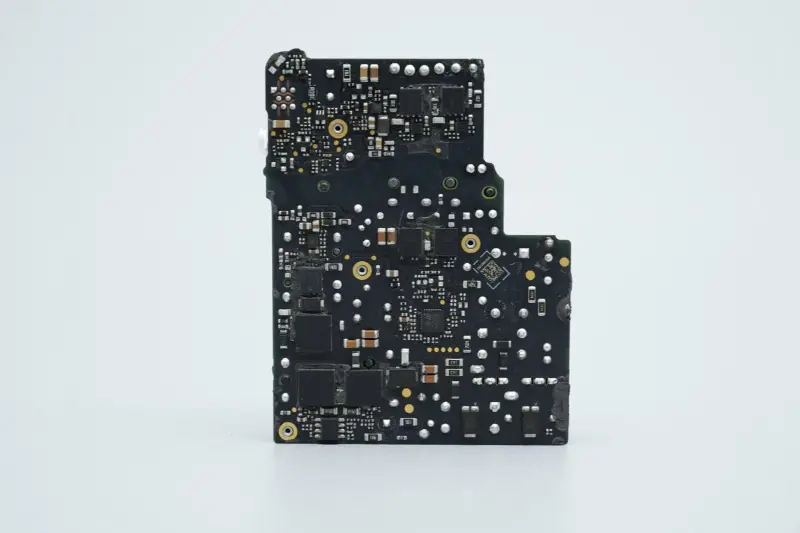

پشت برد PCB مجهز به کنترلرهای مربوطه و لوله های MOS برای مدار تقویت کننده PFC و مدار منبع تغذیه سوئیچینگ LLC است.

دو هیت سینک اضافی در انتهای ورودی ماژول PCBA با دو لوله MOS یکسو کننده فعال Infineon در بین آنها نصب شده است.

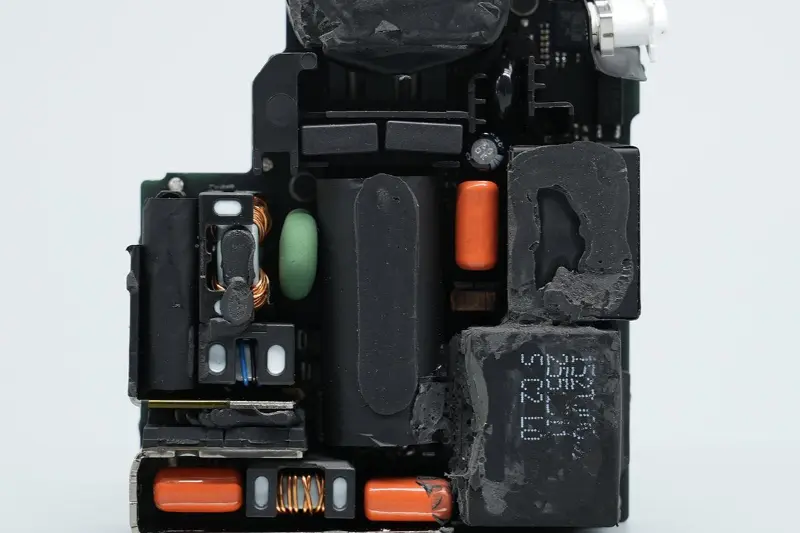

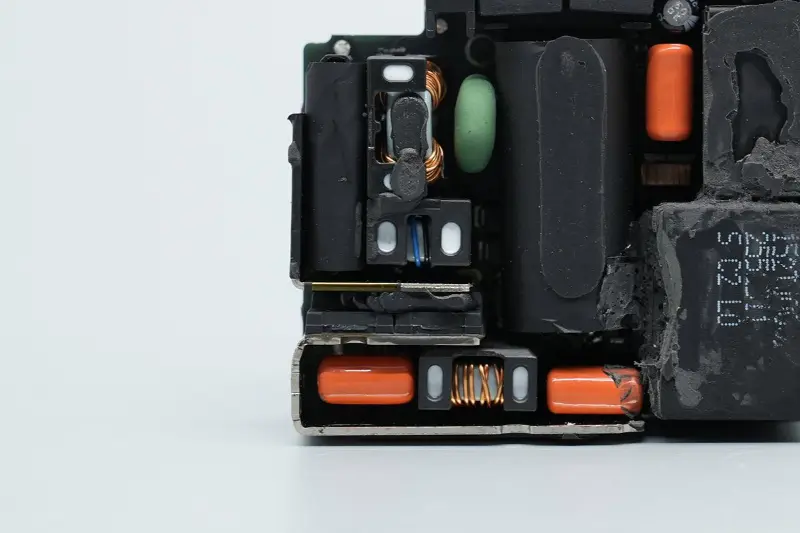

منطقه محصور شده توسط دو هیت سینک نیز مجهز به فیوزها، خازن های ایمنی X2، سلف های حالت مشترک، واریستورها، خازن های فیلتر فیلم، سلف فیلتر و سایر دستگاه ها است.

فیوز در بالای خازن ایمنی X2 قرار گرفته و با نوار بسته بندی شده است.

نوار را جدا کنید و می بینید که خازن ایمنی X2 برای جداسازی با یک پوسته پلاستیکی پوشانده شده است و دو جزء پیچیده شده و با نوار چسب ثابت شده اند.

جریان نامی فیوز 3.15 آمپر است و یک لوله عایق روی یک پین جوش قرار دارد.

نمای نزدیک از خازن ایمنی X2 با ظرفیت 0.22μF.

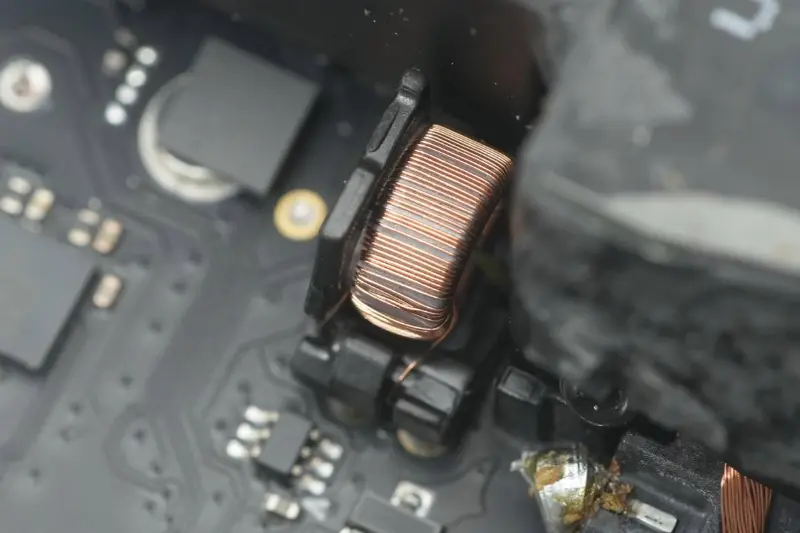

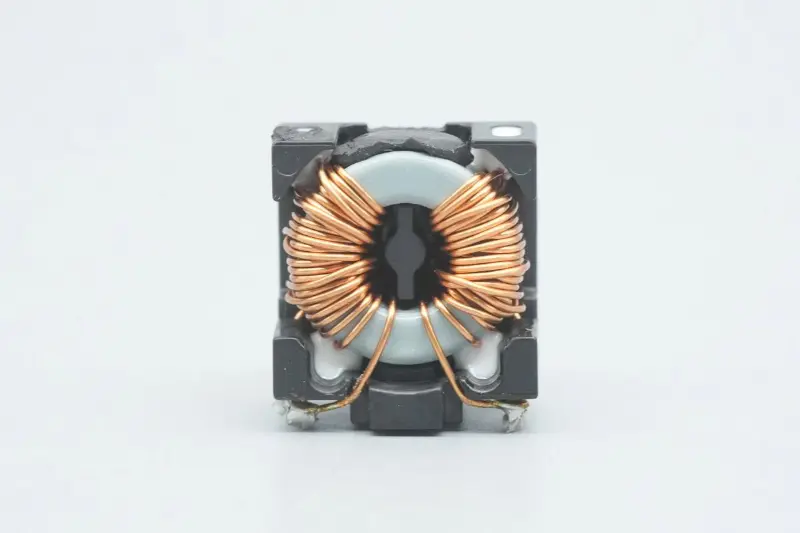

سلف های حالت معمولی برای فیلتر کردن تداخل EMI استفاده می شوند و با براکت های پلاستیکی جوش داده می شوند.

نمای نزدیک از یک سلف حالت مشترک دیگر.

یک وریستور TVR10621M برای حفاظت از اضافه ولتاژ ورودی استفاده می شود.

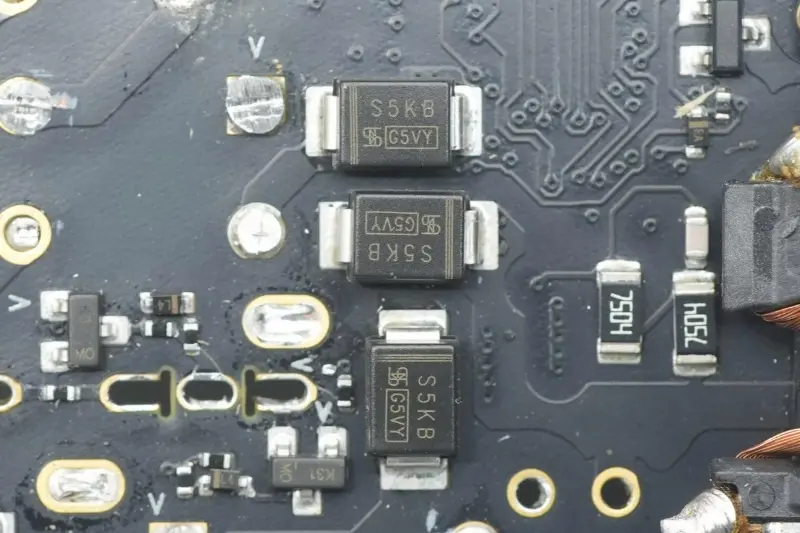

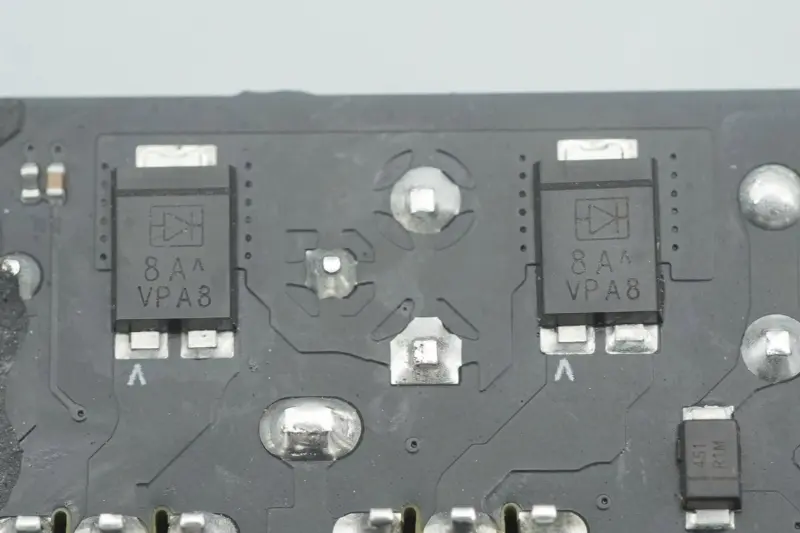

انتهای ورودی از یک یکسوساز پل متشکل از چهار دیود استفاده می کند.

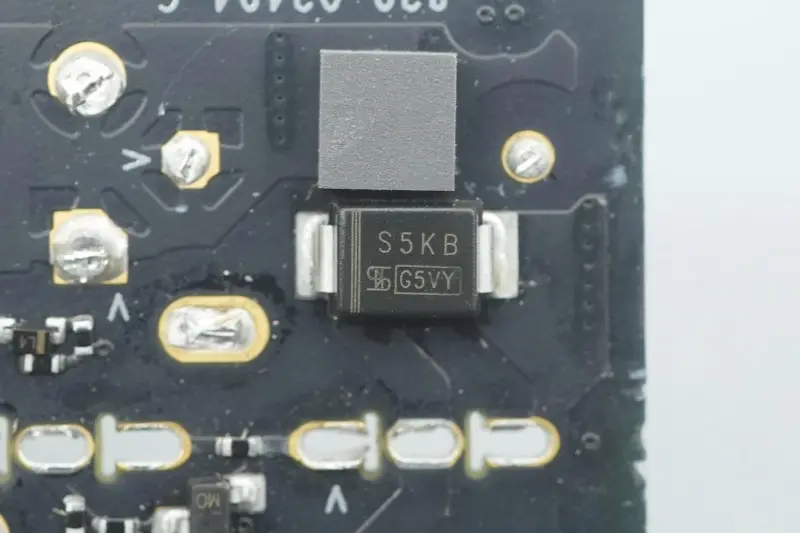

نمای نزدیک از دیود چهارم.

نمای نزدیک از دو دیود دیگر، جفت شده با Infineon CoolMOS IPA65R095C7 برای یکسوسازی فعال.

دو لوله MOS یکسو کننده فعال از Infineon هستند، مدل‌های سفارشی اپل، با علامت 65C095C7، بسته‌بندی شده در TO‑220FP، که برای بهبود راندمان یکسوسازی استفاده می‌شوند.

نمای نزدیک از دو خازن فیلم با مشخصات 1μF 450V.

نمای نزدیک از سلف فیلتر حلقه مغناطیسی، تقویت شده با چسب.

یک سلف تقویت کننده PFC و یک سلف کاهنده در انتهای دیگر نصب شده است.

منطقه مرکزی مجهز به خازن های الکترولیتی فیلتر ولتاژ بالا، ترانسفورماتورهای جریان، خازن های فیلم، خازن های تشدید، خازن های منبع تغذیه تراشه کنترل اصلی، خازن های Y و سایر دستگاه ها است. خازن های الکترولیتی فیلتر ولتاژ بالا با نوار عایق پیچیده شده و به صورت افقی قرار می گیرند.

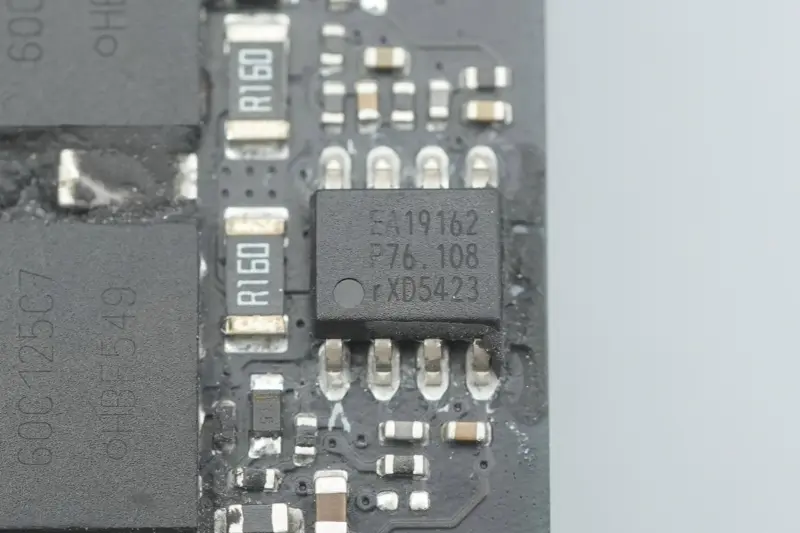

کنترلر PFC از NXP، مدل TEA19162T، با عملکرد تخلیه خازن X یکپارچه، در حالت شبه رزونانس یا حالت DCM کار می کند. از محدوده ولتاژ ورودی 70 تا 276 ولت پشتیبانی می کند، شروع نرم و توقف نرم را یکپارچه می کند و خروجی تنظیم شده بوست دقیق را ارائه می دهد.

TEA19162T از سوئیچینگ دره یا سوئیچینگ ولتاژ صفر برای به حداقل رساندن تلفات سوئیچینگ استفاده می کند، از محدودیت فرکانس برای کاهش تلفات سوئیچینگ پشتیبانی می کند و از حالت انفجاری برای کاهش مصرف برق پشتیبانی می کند. بسته بندی شده در SO8.

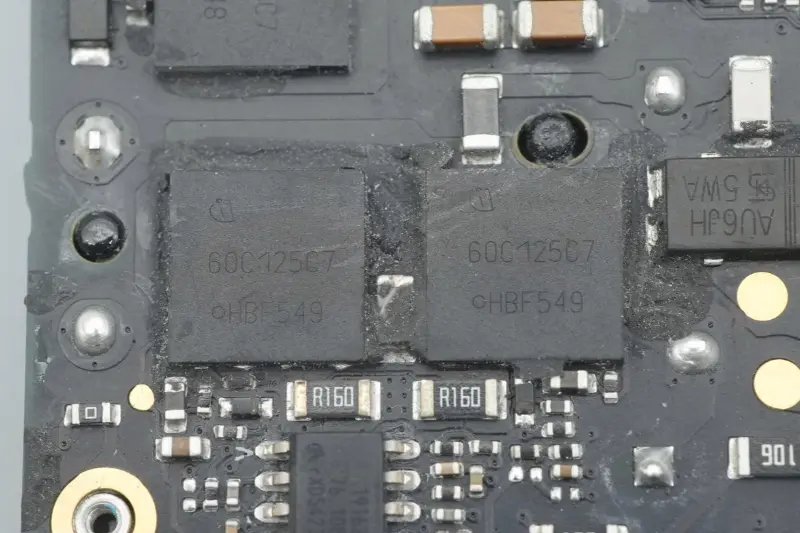

لوله سوئیچ PFC از Infineon، با علامت 60C125C7، بسته بندی شده در VSON-4 است.

نمای نزدیک از القاگر تقویت کننده PFC.

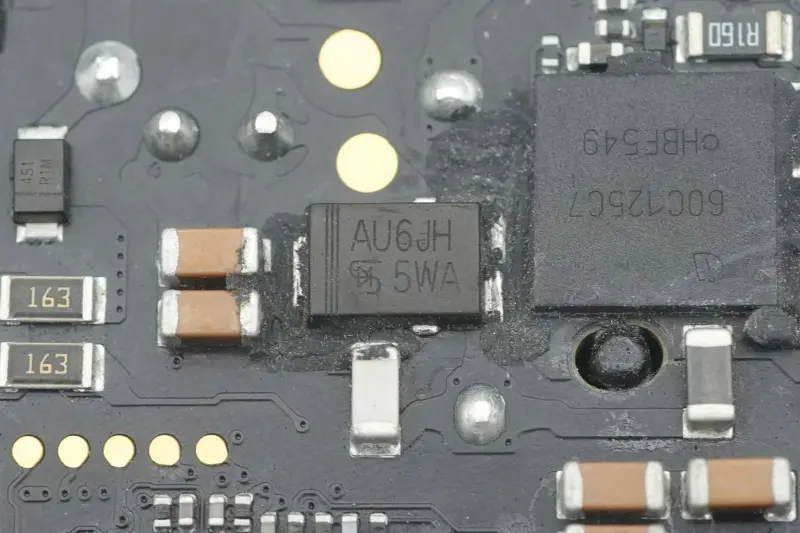

دیود یکسو کننده PFC از نیمه هادی تایوان، مدل TUAU6JH، یک دیود بازیابی سریع با مشخصات 600V 6A، بسته بندی شده در TO‑277A.

خازن الکترولیتی فیلتر ولتاژ بالا از Rubycon با مشخصات 450V 82μF است.

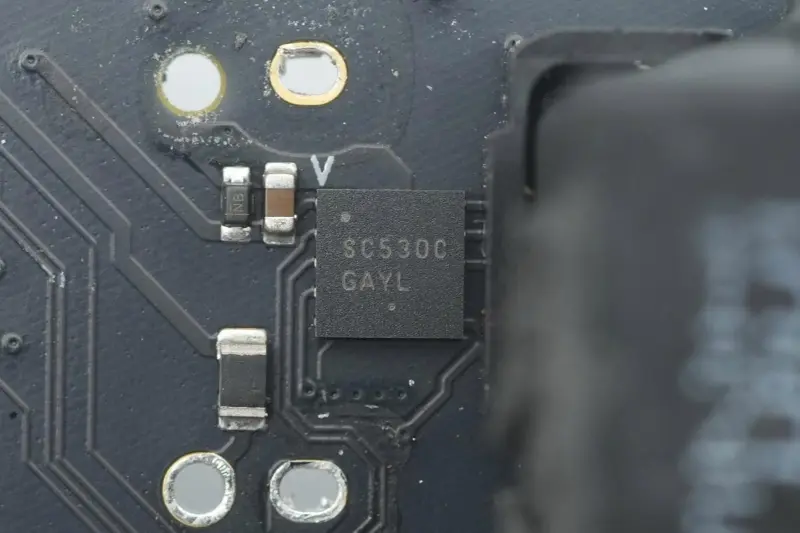

درایور لوله های سوئیچ Infineon و STMicroelectronics یک مدل سفارشی از ON Semiconductor است که دارای علامت SC530C است.

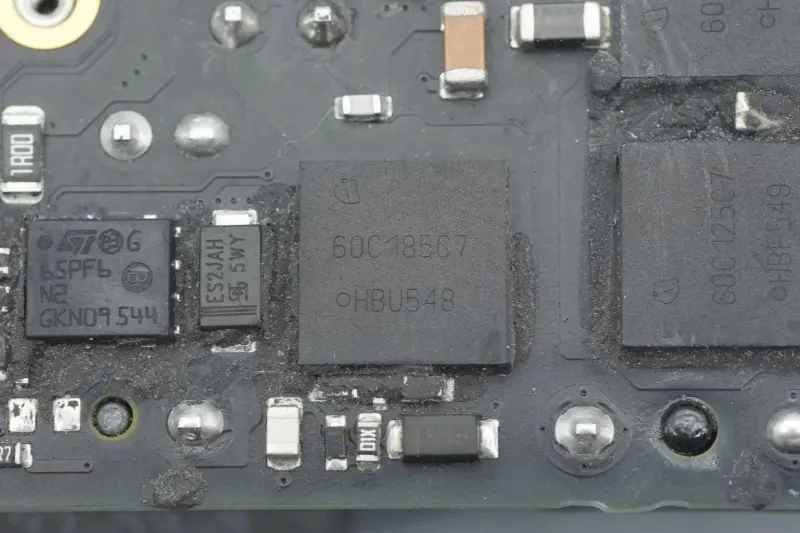

یک لوله MOS سفارشی از Infineon، با علامت 60C185C7، یک مدل سفارشی برای Apple، بسته بندی شده در VSON-4.

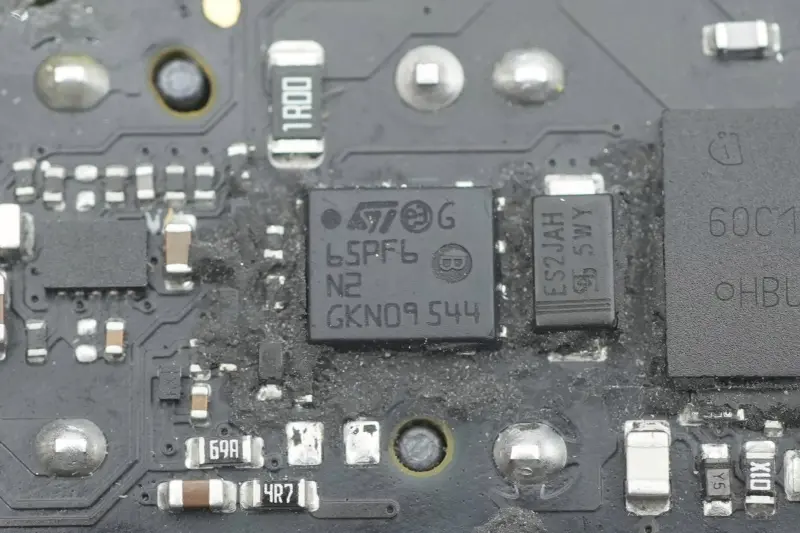

یکی دیگر از لوله های MOS از STMicroelectronics، با علامت 65PF6N2، بسته بندی شده در PowerFLAT 5x6 HV است.

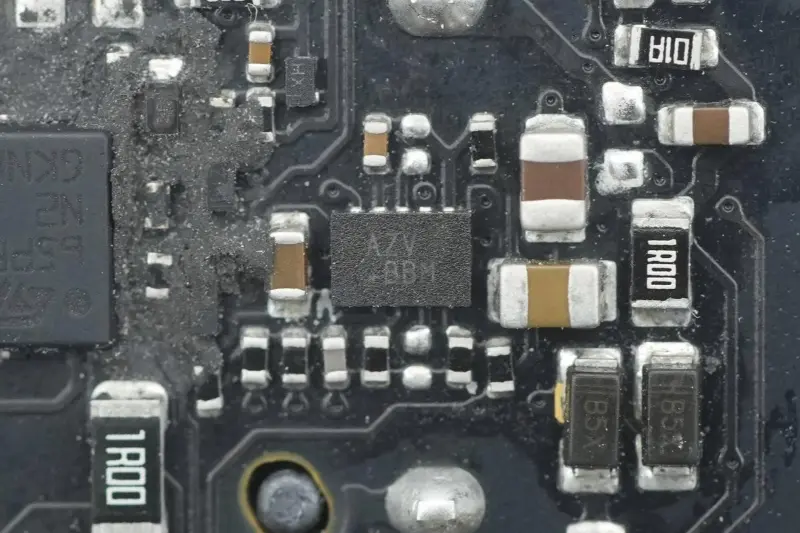

یک تراشه با علامت AZV.

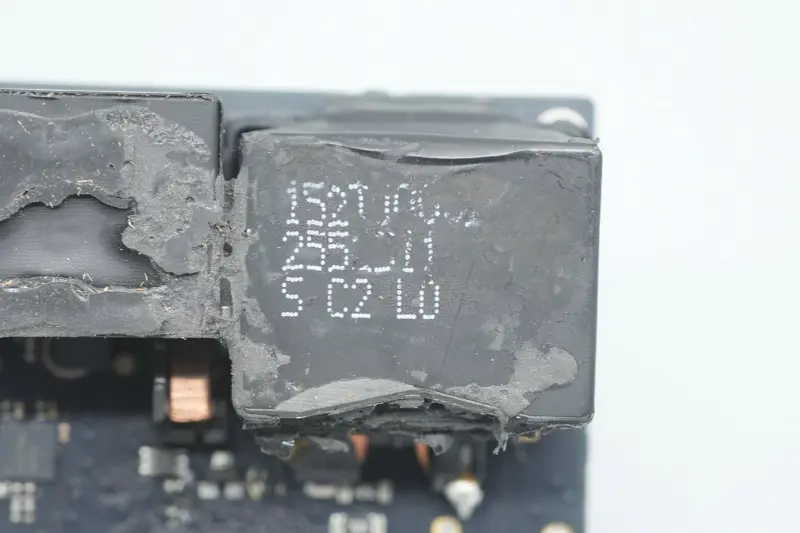

ترانسفورماتور جریان برای تشخیص جریان ورودی مرحله پایین آمدن.

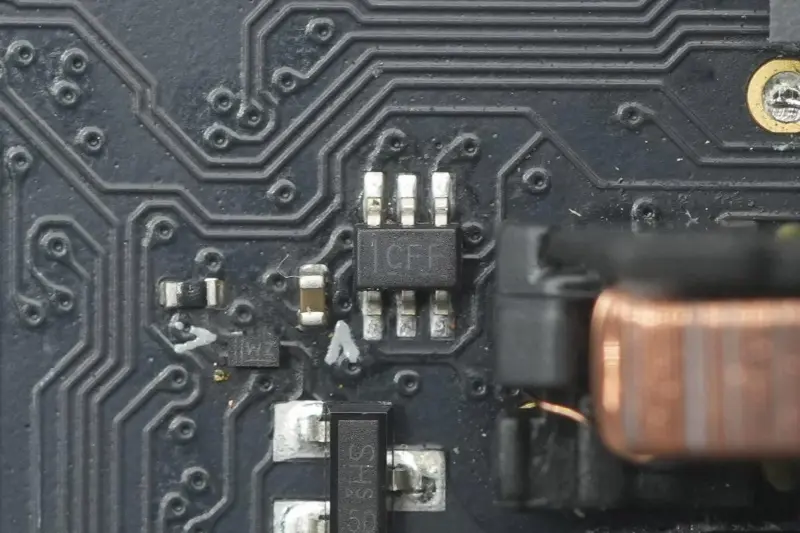

اینورتر دو کاناله 1.65-5.5 ولت با ورودی ماشه اشمیت از Texas Instruments با علامت CFF، مدل SN74LVC2G14، بسته بندی شده در SC70 است.

نمای نزدیک از سلف گام به پایین.

خازن فیلتر فیلم سوم دارای مشخصات 1μF 450V است.

خازن منبع تغذیه تراشه کنترل اصلی نیز از Rubycon با مشخصات 35V 47μF است.

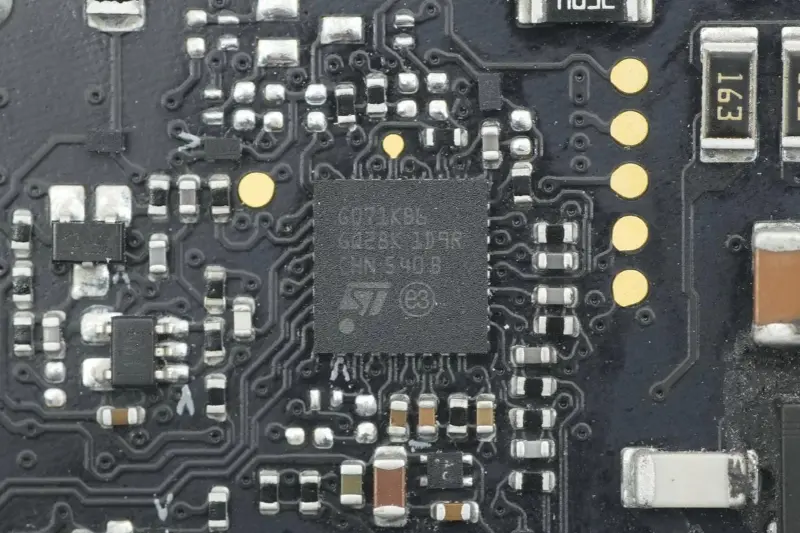

STMicroelectronics STM32G071KB M0 هسته MCU، فلش داخلی 128K، رم 36K، فرکانس اصلی 64 مگاهرتز، بسته بندی شده در UFQFPN32، برای کنترل درایو اولیه منبع تغذیه استفاده می شود.

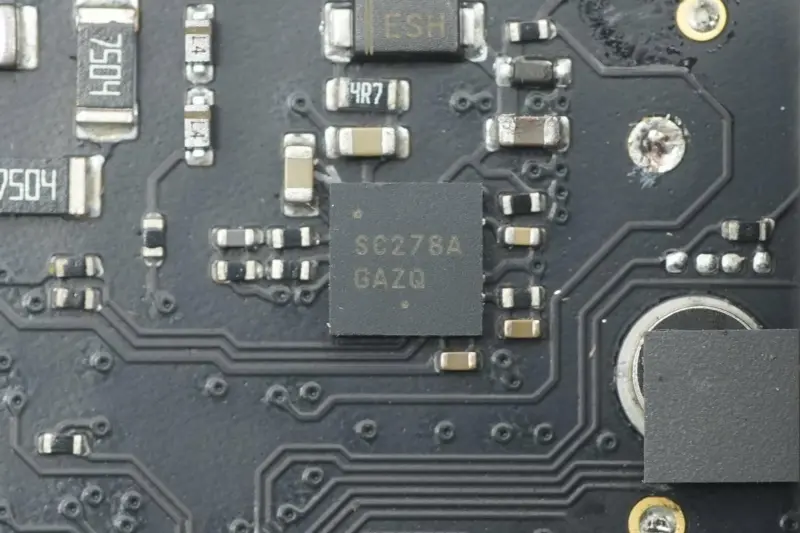

درایور دو لوله سوئیچ LLC یک مدل سفارشی از ON Semiconductor با علامت SC278A است که در DFN‑10 بسته بندی شده است.

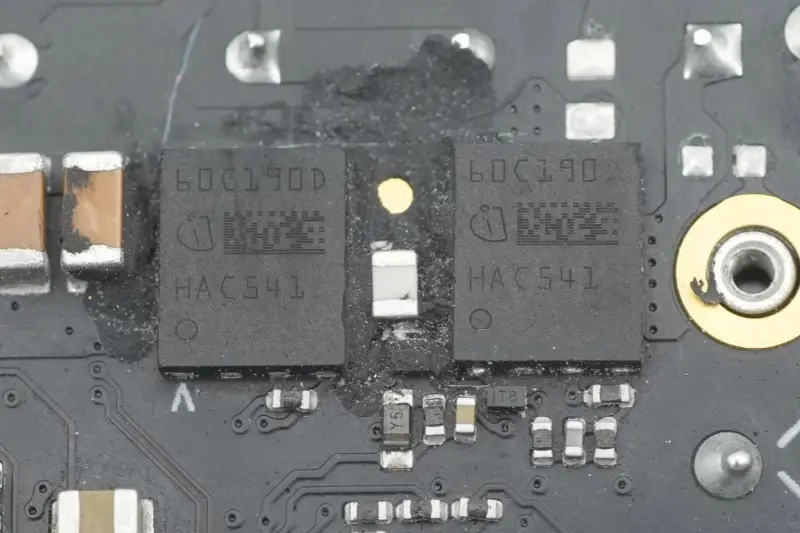

دو لوله سوئیچ LLC از Infineon، با علامت 60C190D، مدل‌های سفارشی برای اپل، بسته‌بندی شده در TSON‑8‑6 هستند.

دو خازن تشدید کننده از شرکت VISHAY هستند.

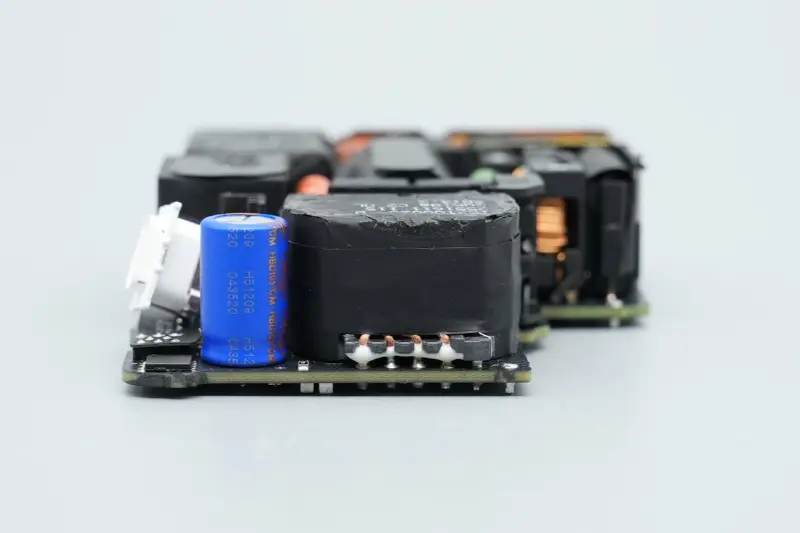

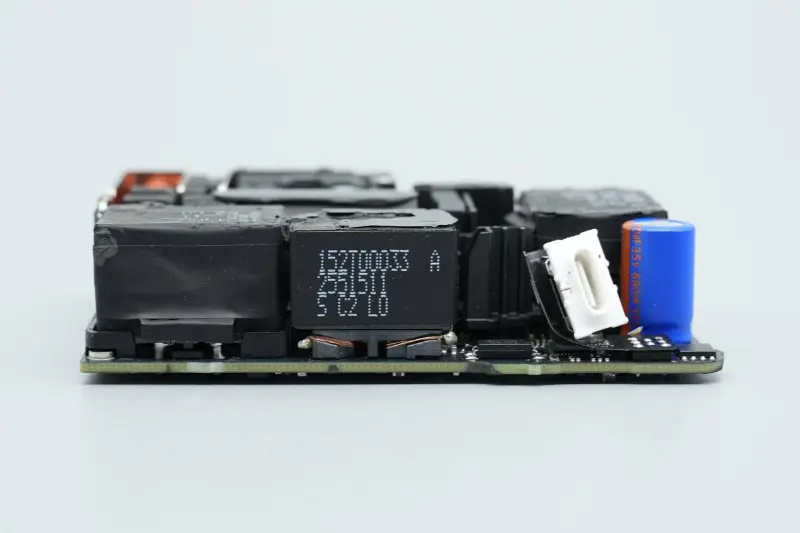

یک ترانسفورماتور، اپتوکوپلر، خازن فیلتر خروجی، تراشه پروتکل و لوله سوئیچ VBUS در یک طرف انتهای خروجی نصب شده است.

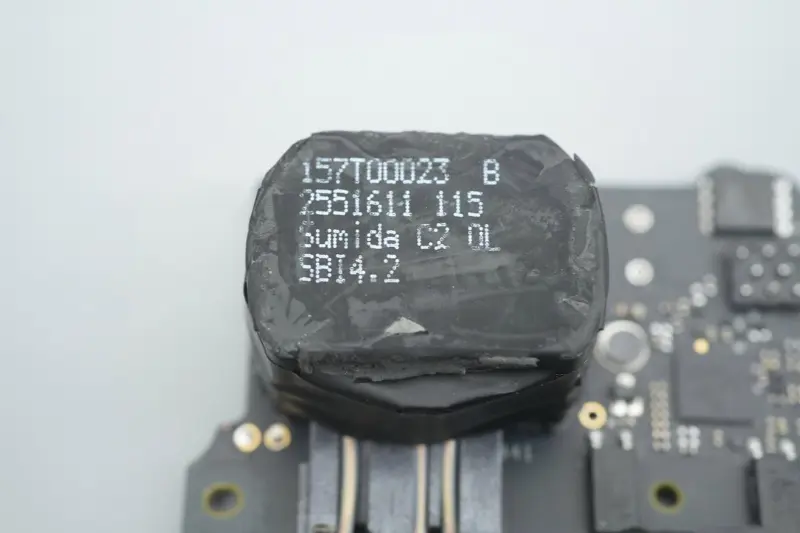

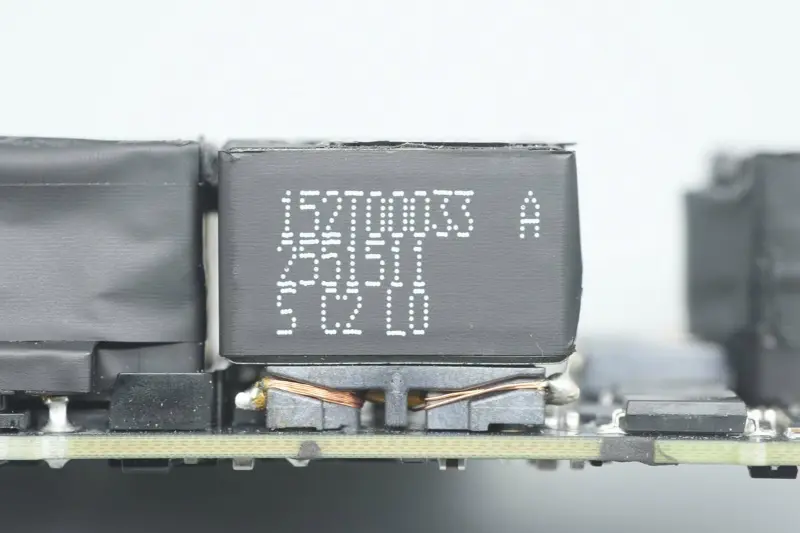

ترانسفورماتور توسط سومیدا تامین می شود.

دو خازن سیاه رنگ Y برای ضد تداخل استفاده می شود.

نمای نزدیک از دو اپتوکوپلر که برای حفاظت از مدار و ولتاژ خروجی استفاده می شود.

نمای نزدیک از سومین خازن Y.

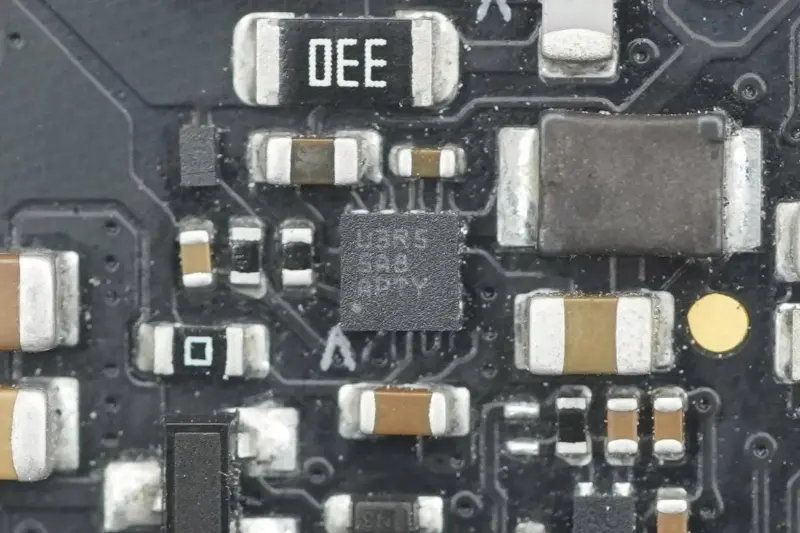

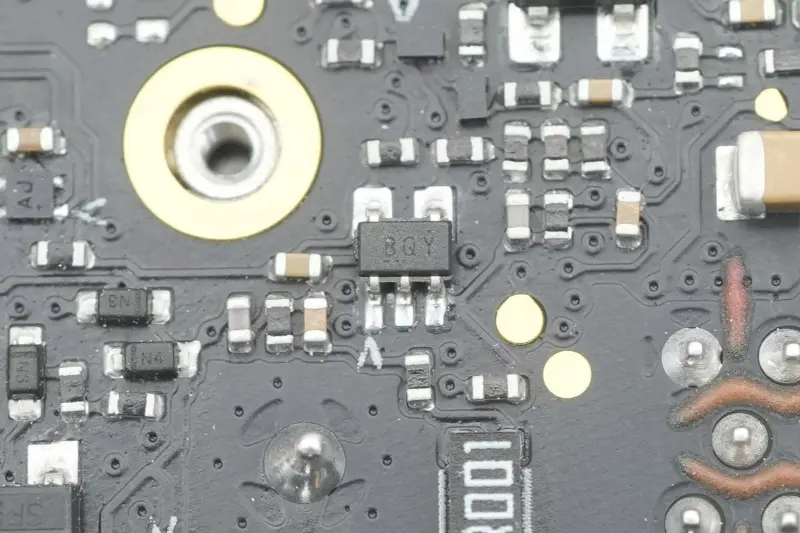

مبدل کاهنده برای تغذیه کنترلر اصلاح همزمان.

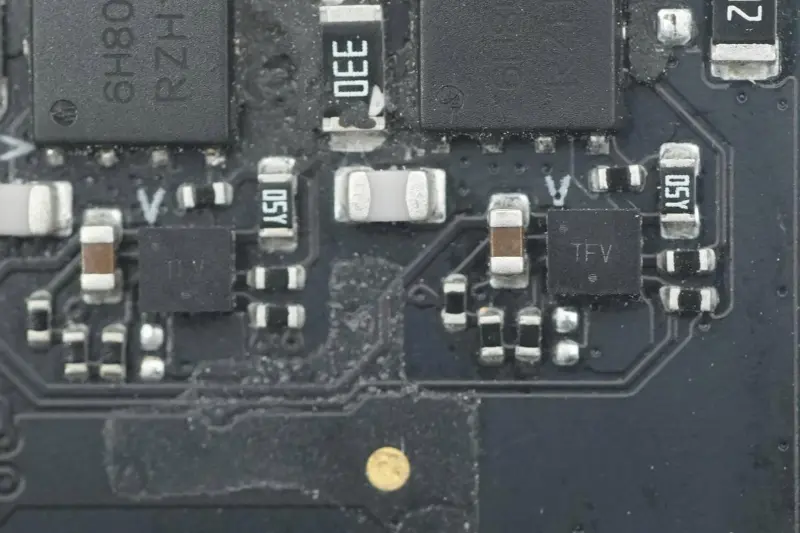

دو کنترلر تصحیح سنکرون مدل سفارشی از ON Semiconductor، با علامت TFV، بسته بندی شده در WDFN8 هستند.

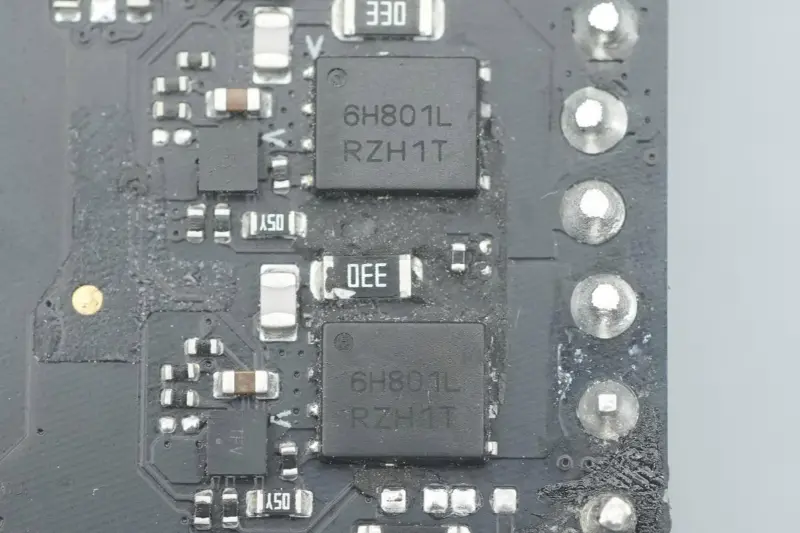

لوله یکسو کننده سنکرون از نیمه هادی ON، مدل NTMFS6H801NL، لوله NMOS، ولتاژ مقاومتی 80 ولت، مقاومت در برابر 2.7mΩ، بسته بندی شده در DFN5 است.

خازن فیلتر خروجی للون است.

مشخصات خازن 35V 680μF است.

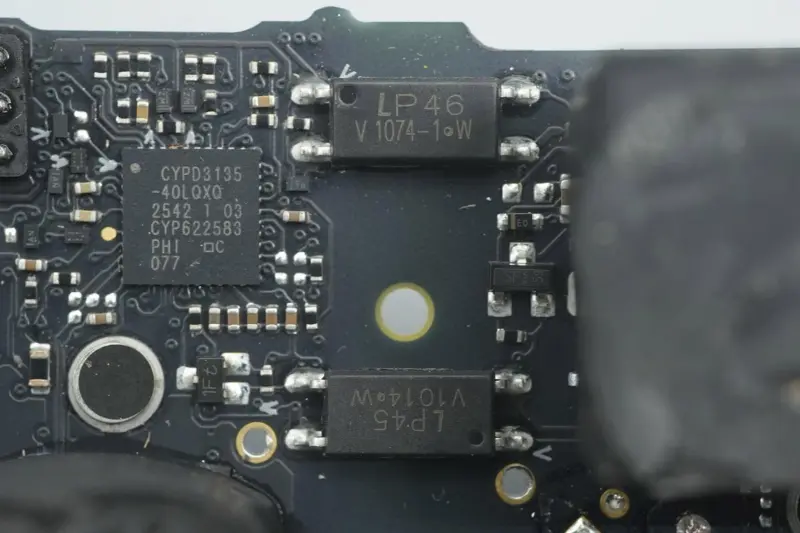

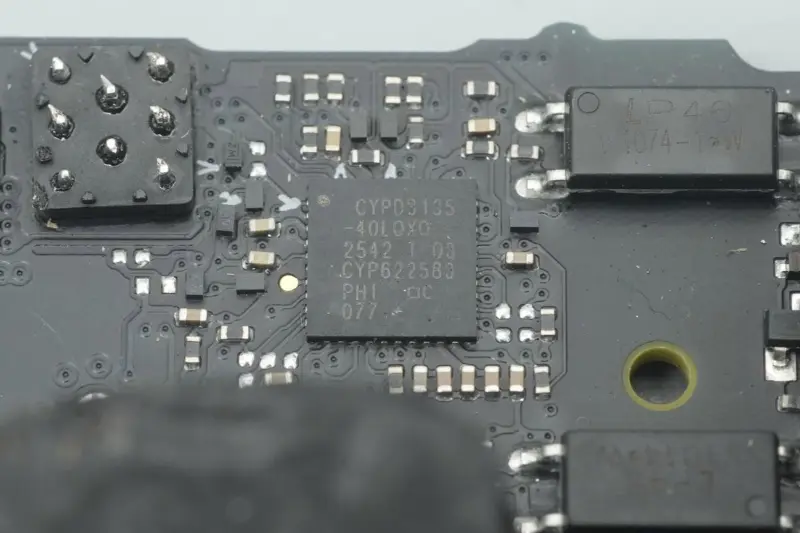

تراشه پروتکل از Infineon CYPD3135 استفاده می کند، اولین تراشه پروتکل شارژ سریع USB PD3.1 صنعت، که توسط اپل به Infineon سفارشی شده است.

تقویت کننده برای تشخیص جریان خروجی

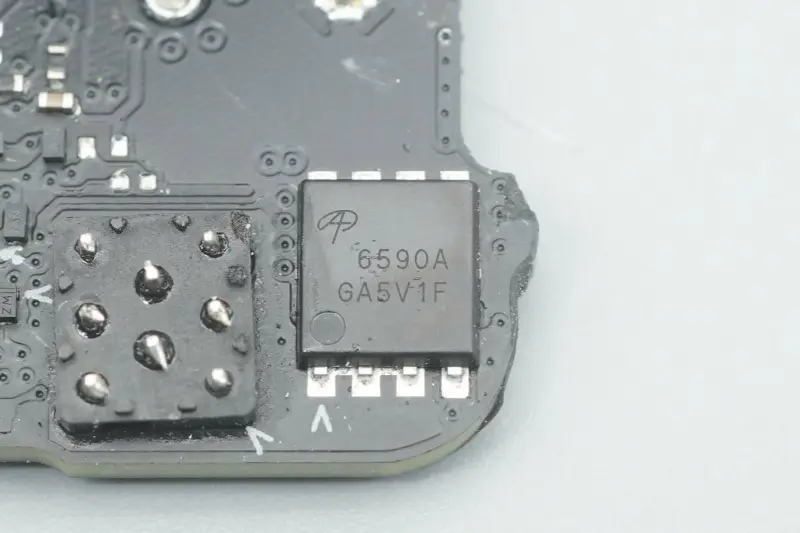

لوله سوئیچ خروجی VBUS از AOS، مدل AON6590A، لوله NMOS، ولتاژ تحمل 40 ولت، مقاومت روشن 0.99mΩ، بسته بندی شده در DFN5*6 است.

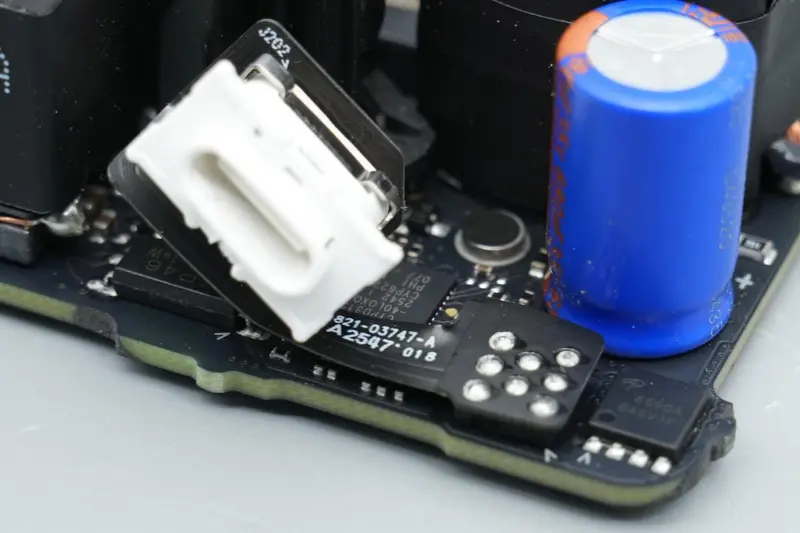

پریز پورت USB-C از طریق یک برد مدار انعطاف پذیر به PCB اصلی متصل می شود.

نمای نزدیک از مخزن پورت USB-C.

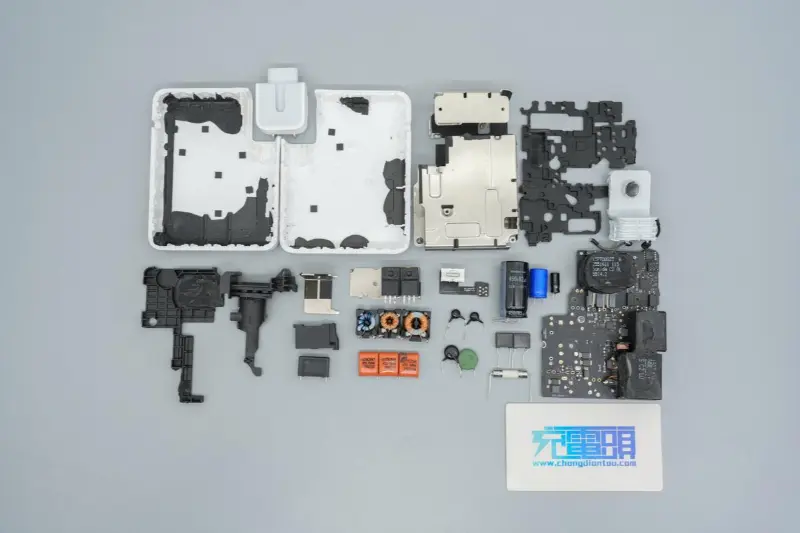

خلاصه

شارژر سریع 140 واتی جدید اپل A3607 به زبان طراحی مینیمالیستی ثابت اپل ادامه می‌دهد و ظاهر و اندازه کلی آن با نسل قبلی A2452 مطابقت دارد. با این حال، تفاوت هایی در جزئیات وجود دارد: یک گیره فلزی برای تثبیت کمکی به شکاف ماژول پین جداشدنی اضافه می شود.

از نظر عملکرد، در حالی که به عنوان منبع تغذیه پرچم‌دار دستگاه‌های نسل جدید اپل عمل می‌کند، با مدل‌های قدیمی قبلی نیز سازگاری بالایی دارد و شارژ سریع PD3.1 تا 140 وات را برای دستگاه‌ها فراهم می‌کند.

شارژر همچنان از معماری با کارایی بالا PFC + LLC + پایین آمدن همزمان، با طرح کلی فشرده و طراحی اتلاف حرارت جامد استفاده می کند. از نظر اجزای اصلی، بر اساس اینکه کنترل‌کننده‌ها همچنان تراشه‌هایی با همان شماره قطعه از NXP، STMicroelectronics، ON Semiconductor و Infineon هستند، دستگاه‌های قدرت تقریباً به عنوان محصولات سفارشی Infineon یکپارچه شده‌اند، و راه‌حل کلی را فشرده‌تر و سفارشی‌تر می‌کنند و انتظار می‌رود عملکرد بهره‌وری انرژی بیشتر بهبود یابد.
