شارژر OBC

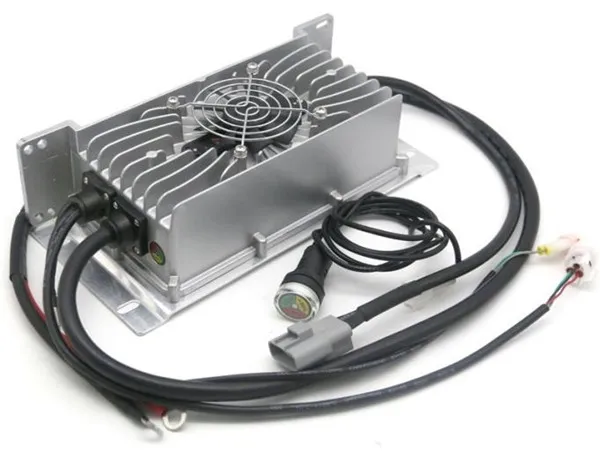

1. an چیستشارژر OBC?

دستگاهی که جریان متناوب را به جریان مستقیم تبدیل می کند.

شارژر روی برد (OBC) یک دستگاه الکترونیکی است که جریان متناوب از شبکه برق را به جریان مستقیم مناسب برای بسته های باتری خودرو تبدیل می کند. این عمدتا برای شارژ بسته باتری های ولتاژ بالا وسایل نقلیه الکتریکی خالص (BEV) یا وسایل نقلیه الکتریکی هیبریدی پلاگین (PHEVs) استفاده می شود. OBC ولتاژ را از طریق ایستگاه های شارژ AC و درگاه های شارژ AC برای شارژ باتری خودروهای الکتریکی منتقل می کند.

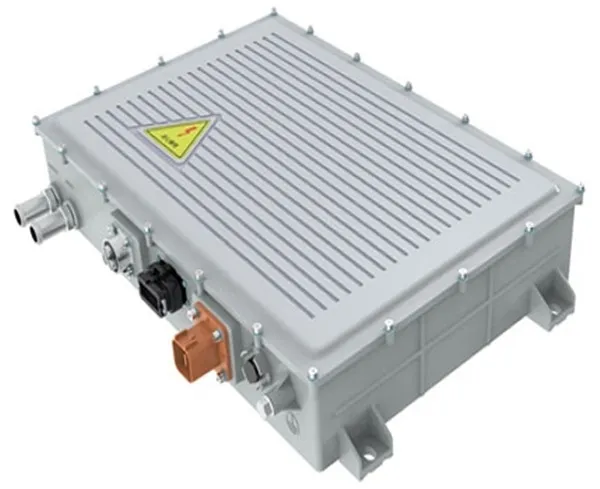

2. اصل کار ازشارژر OBC

شارژر ماشین برق AC را وارد می کند و برق DC را مستقیماً برای شارژ باتری تغذیه می کند. معمولاً از فناوری منبع تغذیه سوئیچینگ فرکانس بالا برای تبدیل برق AC 220 ولت به برق DC با ولتاژ بالا استفاده می کند. علاوه بر این، شارژر خودرو دارای عملکردهای حفاظتی مختلفی مانند اضافه ولتاژ، کم ولتاژ، جریان بیش از حد، جریان زیر و سایر اقدامات است. هنگامی که سیستم با ناهنجاری مواجه می شود، منبع تغذیه به موقع قطع می شود.

اصل کار OBC عمدتا شامل دو بخش اصلی است: تبدیل AC به DC (AC/DC) و تبدیل جریان مستقیم DC (DC/DC).

ابتدا، برق AC در شبکه از طریق مدارهای فیلتر EMI از نویز و تداخل فیلتر می‌شود و سپس از طریق مبدل‌های AC/DC به برق DC تبدیل می‌شود. سپس برق DC تبدیل شده فیلتر می‌شود تا ریپل ولتاژ حذف شود و توان DC پایدار به دست آید.

در مرحله بعد، ولتاژ و جریان را با تغییر منبع تغذیه تنظیم کنید تا نیازهای شارژ باتری را برآورده کند. این فرآیند ممکن است شامل مدارهای تصحیح ضریب توان (PFC) برای بهبود بازده انرژی و کاهش اتلاف انرژی باشد.

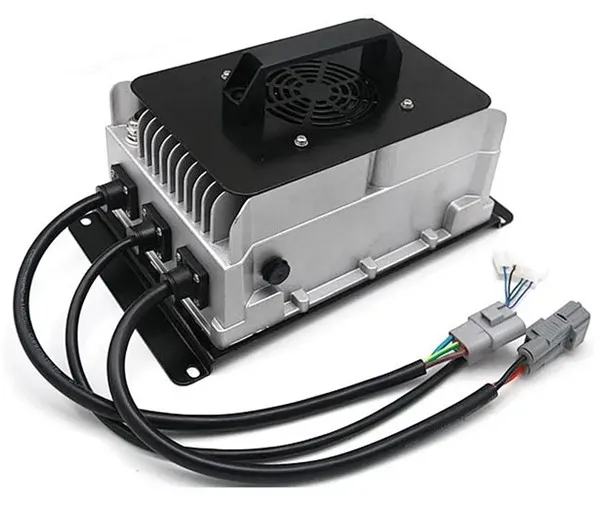

3. مشخصات فنی و استاندارد برایشارژر OBC

شارژرهای خودروهای مدرن معمولاً برای اطمینان از ایمنی الکتریکی جدا می شوند. OBC در خودروهای الکتریکی استاندارد ملی باید با مشخصات استاندارد 《QCT 895-2011 Conductive On Board Chargers for Electric Vehicles》 مطابقت داشته باشد. محدوده قدرت شارژرهای خودرو گسترده است، با توان های رایج از جمله 1.2KW، 1.5KW، 3.3KW، 6.6KW، 11KW، 22KW و غیره که می تواند مدل های مختلف خودرو و نیازهای شارژ را برآورده کند.

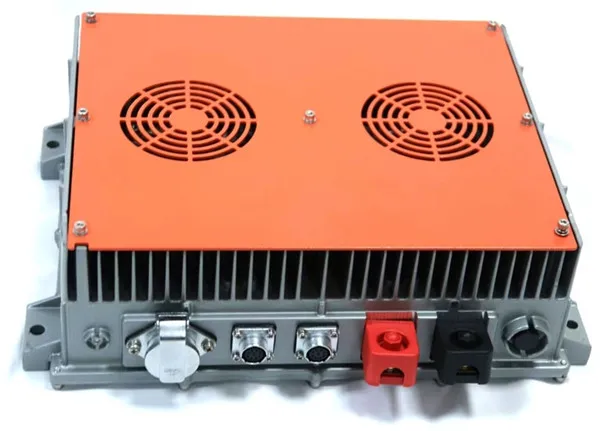

4. ساختارشارژر OBC

ساختار داخلی OBC شامل پورت ورودی AC، واحد قدرت، واحد کنترل، واحد کمکی ولتاژ پایین و درگاه خروجی DC است. واحد کنترل بخش اصلی OBC است که فرآیند تبدیل واحد قدرت را از طریق دستگاه های سوئیچینگ کنترل می کند و عملکردهای حفاظتی مانند اضافه ولتاژ، ولتاژ کم، جریان اضافی، جریان زیر و سایر اقدامات حفاظتی را ارائه می دهد.

علاوه بر این، OBC همچنین وظیفه برقراری ارتباط با سیستم مدیریت باتری (BMS) را برای اطمینان از ایمنی و کارایی فرآیند شارژ دارد. BMS ولتاژ، جریان، دما و وضعیت اتصال بسته باتری قدرت را برای کنترل و محافظت از باتری نظارت می کند. OBC از طریق شبکه پرسرعت CAN با سیستم نظارت بر خودرو ارتباط برقرار می کند، وضعیت کار و اطلاعات خطا را آپلود می کند و دستورات کنترلی را برای شروع یا توقف شارژ می پذیرد.

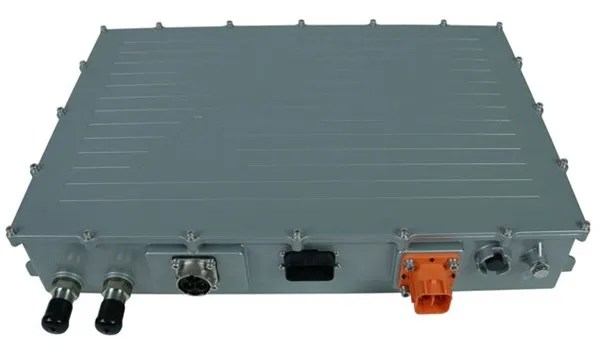

5. سناریوهای کاربردی ازشارژر OBC

شارژر OBC عمدتاً برای سناریوهایی که نیاز به شارژ آهسته دارند، مانند ایستگاه های شارژ AC عمومی یا خانگی مناسب است. بر خلاف ایستگاه های شارژ DC، ایستگاه های شارژ DC برای سناریوهایی که نیاز به شارژ سریع دارند، مانند مناطق خدمات بزرگراه، مناسب هستند. استفاده از شارژرهای خودرو تضمین می کند که وسایل نقلیه الکتریکی می توانند به طور ایمن و راحت در محیط هایی مانند خانه و محل کار شارژ شوند.

در کاربردهای عملی، OBC نه تنها برای شارژ باتری برق وسایل نقلیه الکتریکی استفاده می شود، بلکه می تواند برق DC باتری برق را از طریق عملکرد اینورتر به برق AC معکوس کند و به عملکرد تامین برق بارهای خارجی (V2L) دست یابد. وسیله نقلیه، یا به عنوان منبع برق اضطراری برای خانوارها در هنگام قطع برق استفاده می شود.
