چگونه انژکتور PoE برق و شبکه دوربین ها را تامین می کند

توسعه اولیه و ساخت بعدی طرح تامین انژکتور PoE برای تجهیزات نظارتی امنیتی ارتباط نزدیکی با هم دارند. به خصوص در مرحله بعدی ساخت، مشخصات، ویژگی ها و پروتکل های مربوط به دوربین های PoE و ماژول های منبع تغذیه PoE باید به طور کامل درک شود. فقط از این طریق می توانیم اطمینان حاصل کنیم که پروژه نظارت به طور موثر و با هزینه کم انجام می شود. ماژول منبع تغذیه PoE چگونه دوربین مداربسته را تغذیه و شبکه را تامین می کند؟

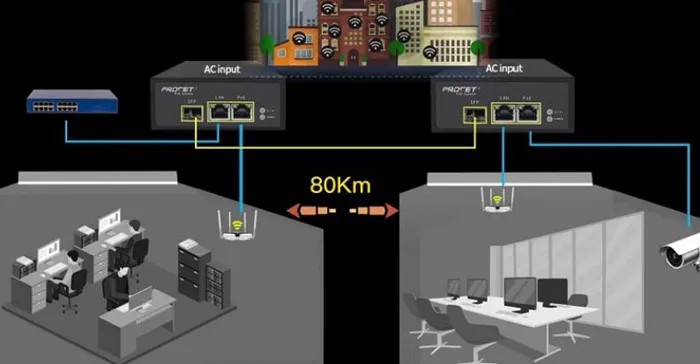

منبع تغذیه PoE تنها به یک کابل شبکه برای تامین برق و انتقال شبکه به AP (دوربین های PoE، AP بی سیم و سایر تجهیزات) به طور همزمان نیاز دارد. سیستم نظارت امنیتی راه حل منبع تغذیه شبکه PoE را اتخاذ می کند (برای جزئیات به شکل زیر مراجعه کنید)، که نیاز به نصب سوکت و استقرار سیم برق را از بین می برد. و غیره، در نتیجه باعث صرفه جویی در هزینه های زمان، هزینه های استقرار شبکه، هزینه های نیروی کار نصب، و هزینه های تعمیر و نگهداری بعدی و غیره می شود.

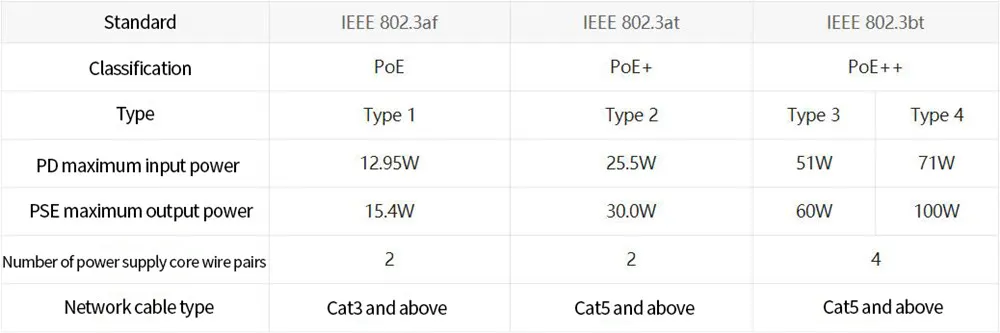

تنها سه استاندارد برای ماژول های تامین انژکتور PoE وجود دارد. برق منبع تغذیه IEEE802.3af 15.4W/at است. قدرت منبع تغذیه 30W/bt است. توان منبع تغذیه 90 وات است (برای جزئیات بیشتر به شکل زیر مراجعه کنید). چگونه منبع تغذیه PoE و دریافت برق PoE (دوربین PoE) را مطابقت دهیم؟ به عنوان مثال:

1. هنگامی که قدرت دوربین PoE 10 وات است، می توانید ماژول منبع تغذیه IEEE802.3af PoE را انتخاب کنید.

2. وقتی قدرت دوربین PoE 20 وات است، باید ماژول منبع تغذیه IEEE802.3802.3at PoE را انتخاب کنید.

3. لازم به ذکر است که استاندارد 802.3at با استاندارد 802.3af سازگار است، بنابراین زمانی که دوربین PoE استاندارد 802.3af است، می‌توانید یک ماژول منبع تغذیه استاندارد 802.3af یا استاندارد PoE را انتخاب کنید.

استاندارد 802.3bt با 802.3at و 802.3af سازگار است.
