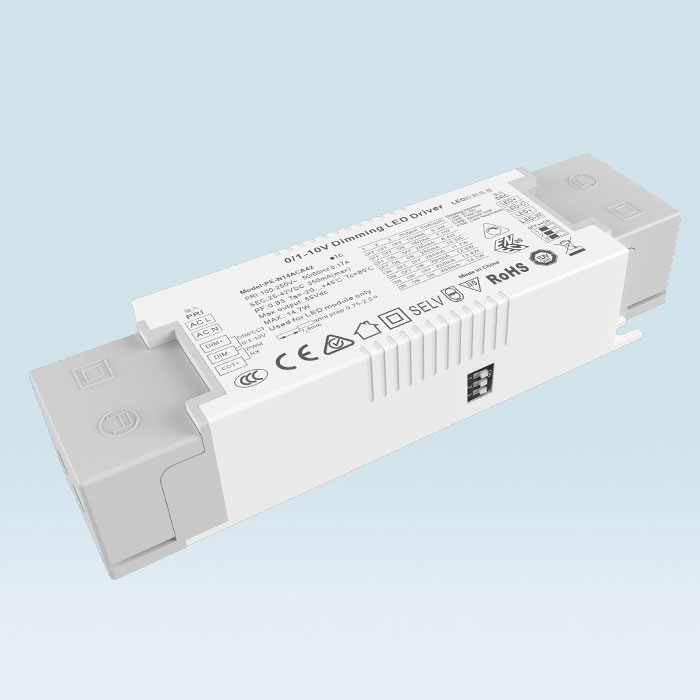

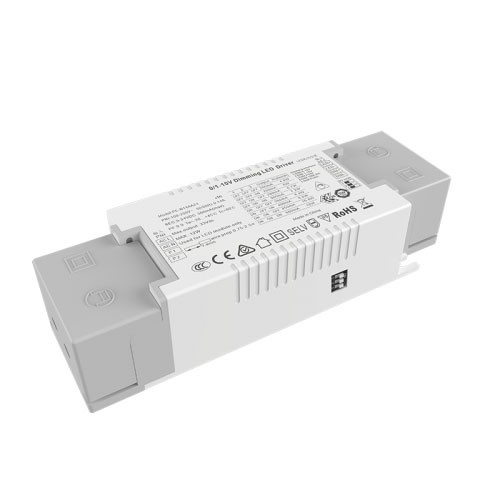

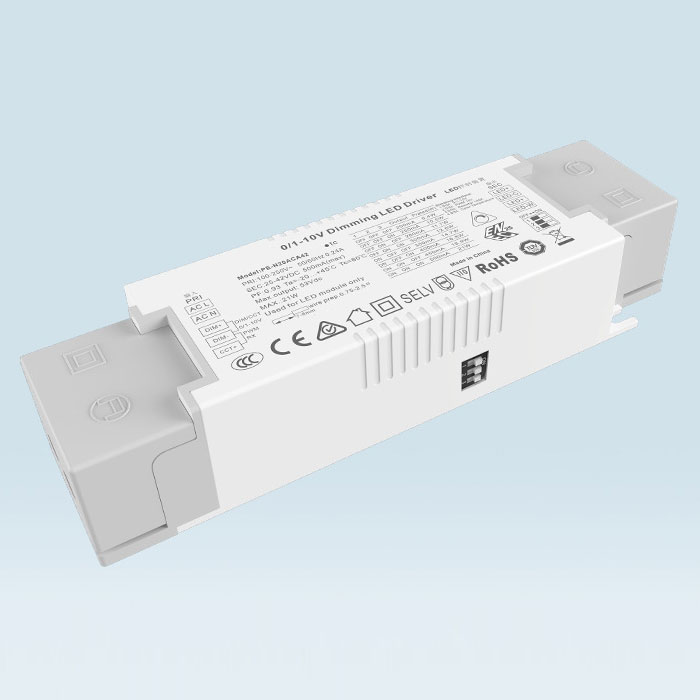

چین 45 وات جریان ثابت 0-10 ولت CCT درایور LED قابل تنظیم، تولید کنندگان - قیمت مستقیم کارخانه

از شما استقبال می شود که برای خرید جدیدترین فروش، قیمت پایین و با کیفیت بالا درایور LED با جریان ثابت 0-10 ولت CCT CCT به کارخانه ما بیایید، STARWELL مشتاقانه منتظر همکاری با شما است.

PE-N45ACA از کنترل سیگنال دو طرفه استفاده می کند، یک راه برای کنترل روشنایی و راه دیگر برای کنترل دمای رنگ. مواد خام مورد استفاده برندهای خط اول و تراشه وارداتی طراحی کم نور فوق العاده عمیق است که با انواع سیستم های کم نور هوشمند موجود در بازار مطابقت دارد. خروجی کم نور PWM روشنایی LED را کنترل می کند و دمای رنگ را به طور دقیق کنترل می کند. فرآیند هدایت حرارتی سیلیکون به صورت داخلی دوپه شده است و تعادل حرارتی قطعات الکترونیکی پایدارتر است.

ویژگی‌های درایور LED با جریان ثابت 0-10 ولت CCT 45 وات:

1. چندین رابط کم نور و تطبیق رنگ را ادغام کنید

2. 0-10v/1-10v تطبیقی

3. خروجی کنترل دیجیتال به تصویب رسید، و هیچ استروبوسکوپی وجود ندارد

4. بین المللی ورودی AC عمومی 100-250V محدوده

5. خنک کننده طبیعی هوا، ضد رطوبت، رسانش گرما و فرآیند اتلاف حرارت سیلیکاژل

6. طراحی کم نور عمیق

7. توابع حفاظتی متعدد

8. خروجی ترمینال ولتاژ سریع، ایمن و راحت

9. طراحی چین دار، راحت و سریع

10. انتخاب جریان دنده 8

11. گواهینامه های TUV CE SAA ENEC

12.147.5 * 43 * 30 میلی متر

لیست مدل درایور LED قابل تنظیم 45 وات جریان ثابت 0-10 ولت CCT:

0/1-10V CCT جریان ثابت کم نور

سلسله	کم نور شدن	مدل	ورودی	قدرت	PF	جریان خروجی	ولتاژ خروجی
PE-N14ACA 3-15 وات بدون سوسو	PWM 10 ولت 100 هزار پتانسیومتر یک طرفه CCT یک طرفه کم نور شدن	PE-N14ACA42	AC100-250V	15 وات	0.88-0.96PF THD<10%	25-42 ولت	150/180/200/250/280/ 300/320/350mA
PE-N20ACA 8-20 وات بدون سوسو	PWM 10 ولت 100 هزار پتانسیومتر یک طرفه CCT یک طرفه کم نور شدن	PE-N20ACA42	AC100-250V	21 وات	0.88-0.96PF THD<10%	25-42 ولت	200/250/280/300/350/ 400/450/500mA
PE-N30ACA 15-30W بدون سوسو زدن	PWM 10 ولت 100 هزار پتانسیومتر یک طرفه CCT یک طرفه کم نور شدن	PE-N30ACA42	AC100-250V	29.4 وات	0.88-0.96PF THD<10%	25-42 ولت	350/400/450/500/550/ 600/650/700 میلی آمپر
PE-N45ACA 30-44W بدون سوسو زدن	PWM 10 ولت 100 هزار پتانسیومتر یک طرفه CCT یک طرفه کم نور شدن	PE-N45ACA42	AC100-250V	44.1 وات	0.88-0.96PF THD<10%	25-42 ولت	700/750/800/850/900/ 950/1000/1050mA

کاربرد درایور LED با جریان ثابت 0-10 ولت CCT 45 وات:

1. منبع نور دو رنگ LED

2. نورپردازی هوشمند ویلایی

3. سیستم روشنایی هوشمند بی سیم قابل دسترسی است

4. نورپردازی موزه

مشخصات درایور LED با جریان ثابت 0-10 ولت CCT 45 وات:

مدل		PE-N30ACA42	PE-N45ACA42
خروجی	ولتاژ خروجی	25-42Vdc	25-42Vdc
	حداکثر ولتاژ خروجی	42 Vdc	42 Vdc
	ولتاژ خروجی بدون بار	53 Vdc	53 Vdc
	جریان خروجی	350/400/450/500/550/600/650/700mA	700/750/800/850/900/950/1000/1050mA
	توان خروجی	8.75W~29.4W	17.5W~44.1W
	سطح بارق	بدون سوسو زدن
	محدوده کم نور	0 تا 100٪، کاهش نور LED از 0.03٪
	فرکانس کاهش نور PWM	> 3600 هرتز
	دقت فعلی	± 3٪
	حالت خاموش کردن	سیگنال فعال، بدون دسترسی به سیگنال، خروجی حداکثر جریان تنظیم شده
ورودی	رابط کم نور	جریان رابط سیگنال پتانسیومتر 0-10V 1-10V 10vpwm 100k<0.1mA
	محدوده ولتاژ ورودی	100-250Vac
	فرکانس	50/60 هرتز
	جریان ورودی	<0.3A ac110v	<0.5A ac110v
	ضریب قدرت	PF> 0.99/100 ولت	PF> 0.99/100 ولت
	THD	230Vac@THD <10% (در بار کامل)
	کارایی (نوع)	87%	88%
	جریان هجومی (نوع.)	شروع سرد20A@230Vac	شروع سرد20A@230Vac
	ضد موج	L-N: 2 کیلو ولت
	جریان نشتی	<0.25mA/230Vac
محیط	دمای کاری	تا: 45 درجه سانتی گراد tc: 80 درجه سانتی گراد
	رطوبت کاری	20 ~ 95٪ RH، غیر متراکم
	دمای ذخیره سازی، رطوبت	-40 ~ 80 درجه سانتیگراد، 10 ~ 95٪ RH
	دما.ضریب	± 0.03٪/°C (0-50)°C
	لرزش	10 ~ 500 هرتز، 2G 12 دقیقه / 1 چرخه، دوره برای 72 دقیقه. هر کدام در امتداد محورهای X، Y، Z.
حفاظت	محافظت در برابر گرمای بیش از حد	در صورت بازیابی خودکار دمای PCB ≥110 درجه سانتیگراد، جریان خروجی را به طور هوشمند تنظیم یا خاموش کنید.
	محافظت در برابر بار بیش از حد	خروجی را خاموش کنید وقتی قدرت نامی ≥102٪، بازیابی خودکار.
	حفاظت از اتصال کوتاه	در صورت اتصال کوتاه به طور خودکار خاموش می شود، خودکار بازیابی می شود.
	حفاظت بدون بار	ولتاژ ثابت خروجی
ایمنی & EMC	ولتاژ قابل تحمل	I/P-O/P: 3750Vac
	مقاومت در برابر انزوا	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	استانداردهای ایمنی	IEC/EN61347-1، IEC/EN61347-2-13
	انتشار EMC	EN55015، EN61000-3-2 کلاس C، IEC61000-3-3
	ایمنی EMC	EN61000-4-2,3,4,5,6,8,11, EN61547
	استاندارد تست بارق	IEEE 1789
دیگران	بعد، ابعاد، اندازه	160 (130) × 43 × 30 میلی متر (L× W× ارتفاع)
	بسته بندی	کیسه پلی اتیلن
	وزن (G.W.)	245 گرم ± 10 گرم
ملاحظات	محصولات معمولی با یک روش تنظیم روشنایی و یک روش تنظیم دمای رنگ کنترل می شوند. برخی از سیستم های هوشمند موجود در بازار با دو روش تنظیم روشنایی برای ترکیب رنگ کنترل می شوند. دستورالعمل های خاصی مورد نیاز است و شرکت ما رویه های مربوطه را دارد پارامترهای اندازه گیری شده در محیط AC ورودی 230 ولت 25 درجه انجام می شود منبع تغذیه جریان ثابت، در حالت غیر کم نور، جریان خروجی حداکثر مقدار تنظیم شده است ولتاژ متصل به لامپ باید در محدوده ولتاژ مشخص شده منبع تغذیه باشد این محصول فرآیند اتلاف حرارت سیلیکاژل هدایت حرارتی را برای متعادل کردن دمای داخلی و اطمینان از ایمنی و قابلیت اطمینان محصول اتخاذ می کند. فاصله آزمایشی خط سیگنال: 1.5 سیم مربع محافظ، 200 متر با 20 منبع تغذیه. با توجه به فاکتور فاصله، فاصله است طولانی تر می شود و تعداد کنترل ها کاهش می یابد

بعد، ابعاد، اندازه:

برچسب:

انتخاب جریان LED:

سوئیچ DIP برای انتخاب سریع 8 جریان اختیاری (جدول زیر را ببینید).

پس از تنظیم جریان توسط سوئیچ DIP، آن را خاموش و سپس روشن کنید تا جریان جدید موثر باشد.

به عنوان مثال. LED 3.2V/Pcs: 9-24V می تواند LED های 3-7pcs را به صورت سری تغذیه کند، 25-42V می تواند LED های 7-12pcs را تغذیه کند، حداکثر مقدار LED های سری به ولتاژ واقعی LED بستگی دارد.

نمودار سیم کشی:

استفاده از راهنما:

انتهای ورودی محصول با یک پوشش فشار دهنده خط ورودی با گیره خود قفل ارائه می شود. از یک پیچ گوشتی شکاف دار برای فشار یکنواخت به سمت بالا استفاده کنید و به آرامی آن را کج کنید تا ترمینال ورودی باز شود، خط L و خط صفر n AC را وصل کنید و ترمینال خروجی را مطابق با شناسایی محصول وصل کنید. به قطب مثبت و منفی توجه کنید توجه کنید

1. هنگام استفاده از این منبع تغذیه، لطفاً به تشخیص انتهای ورودی و انتهای خروجی توجه کنید. لطفاً فقط پس از بررسی یادداشت، سیم را به درستی وصل کنید و روشن کنید

2. لطفاً ابتدا بار را در خروجی DC وصل کنید، صحت آن را تأیید کنید و سپس منبع تغذیه را روشن کنید. در حالت جریان ثابت، اگر مدار باز روشن است، لطفاً منبع تغذیه را خاموش کرده و پس از آزاد شدن انرژی الکتریکی ذخیره شده در انتهای خروجی، LED را وصل کنید، در غیر این صورت ممکن است LED سوخته باشد توجه

3. این درایور قدرت فقط برای لامپ های LED استفاده می شود. محدوده ولتاژ ورودی محصول 100-265 ولت AC است. هنگامی که از آن در محدوده ولتاژ و جریان خروجی مشخص استفاده می شود، دمای محیط 20- تا 45+ ℃ است و سطح را نمی توان با پنبه عایق حرارتی و سایر مواردی که جلوی اتلاف گرمای محصول را می گیرد پوشاند. در محیطی که شرایط سرویس محصول را داشته باشد، این محصول از پنج سال گارانتی رایگان برخوردار است.

راه حل مشکلات رایج در حین استفاده:

1. محصول هنگام روشن شدن کار نمی کند:

بررسی کنید که آیا سیم فشار به درستی وصل شده است یا خیر، ترمینال سیم فشار را دوباره فشار دهید.

اینکه آیا قطب مثبت و منفی لامپ LED صحیح است،

آیا ورودی و خروجی اشتباه وصل شده اند یا خیر.

بررسی کنید که آیا سیم سیگنال دارای اتصال کوتاه است (آیا می توان لامپ سیگنال را هنگام قطع شدن روشن کرد یا خیر)

2. روشن کردن لامپ فلاش: 1. اگر لامپ چشمک می زند، لطفا بررسی کنید که آیا ولتاژ لامپ LED در محدوده ولتاژ منبع تغذیه است یا خیر

3. بدون تنظیم درجه حرارت یا روشنایی ترکیب رنگ:

لطفاً بررسی کنید که آیا خط سیگنال متصل است یا اتصال کوتاه دارد.

فقط روشنایی قابل تنظیم است، نه دمای مخلوط کردن رنگ. لطفاً بررسی کنید که آیا سیستم یک سیستم دو طرفه است که روشنایی، دما و رنگ را همزمان تنظیم می کند یا خیر

4. از آنجایی که منبع تغذیه توسط شماره خط ولتاژ پایین کنترل می شود، خطوط سیگنال محافظت شده باید تا حد امکان در استفاده واقعی مورد استفاده قرار گیرند تا از کمیت و فاصله کنترل اطمینان حاصل شود.

تفاوت بین 0-10V و 1-10V:

1. هنگامی که دیمر 0 / 10 ولت به حداکثر 10 ولت تنظیم می شود، جریان خروجی به 100٪ از توان خروجی می رسد و روشنایی به 100٪ می رسد. هنگامی که دیمر 0-10 ولت روی 0 ولت تنظیم شود، جریان حداقل خواهد بود و نور خاموش می شود. وقتی کم نور 1-10 ولت روی 1 ولت تنظیم می شود، جریان حداقل است و چراغ خاموش است.

2.تفاوت بین کاهش نور 0-10 ولت و 1-10 ولت: ولتاژ شروع و بسته شدن متفاوت، 0-10 ولت در 0.7 ولت روشن است، (درخشندگی حداقل) 1-10 ولت در 1.2 ولت (روشنایی حداقل) روشن است.

3.Digital dimming driver 0-10V و 1-10V dimming automatic شناسایی دو حالت کم نور.

4. مدار سیگنال یکسان نور و تاریکی را همزمان کنترل می کند.

5. دیمر (سیستم کم نور) به سیگنال های کم نور 0-10 ولت و 1-10 ولت تقسیم می شود.

6. سازگاری کم نور به فاصله کنترل خط سیگنال و تعداد منبع تغذیه کنترل مربوط می شود. اگر عدد بیش از حد بزرگ باشد یا خط سیگنال بیش از حد طولانی باشد، مشکلاتی مانند تنظیم نشدن پایین تر و عدم تنظیم خاموش رخ می دهد.
