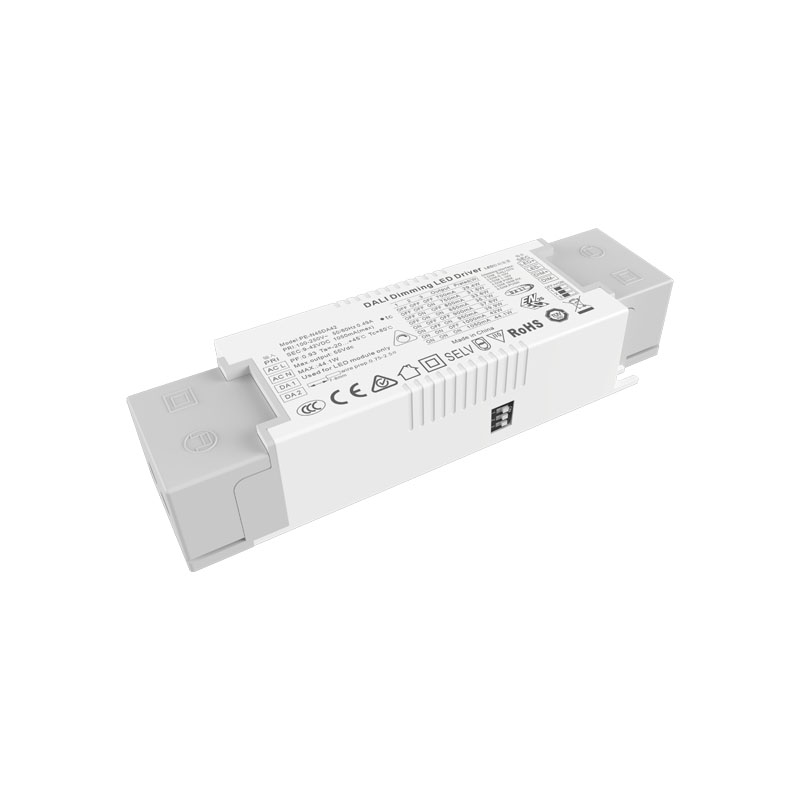

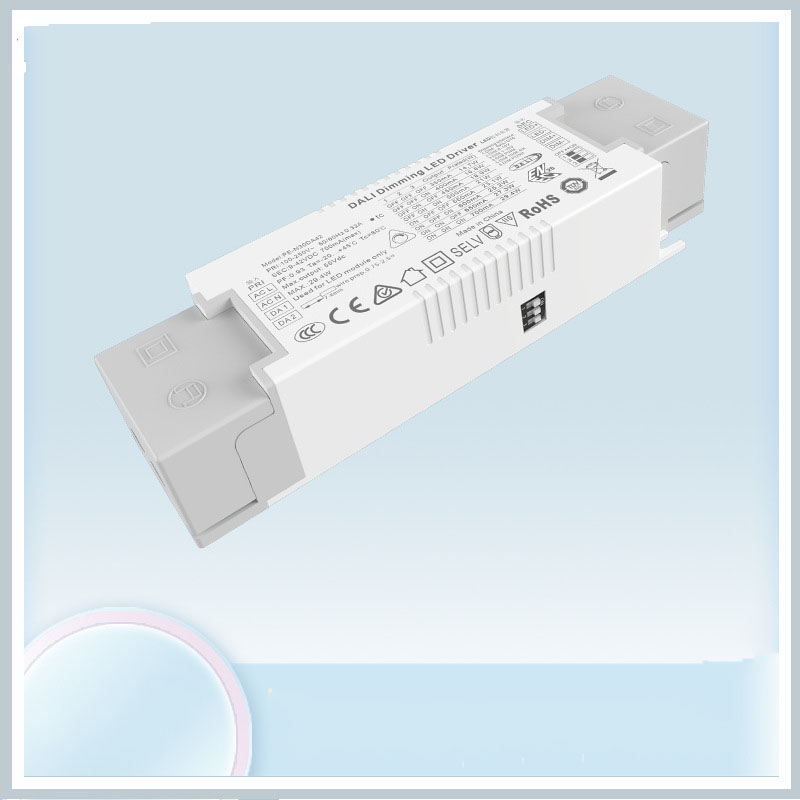

درایور LED DALI با جریان ثابت 30 وات

STARWELL یکی از تولید کنندگان حرفه ای درایور LED با جریان ثابت 30 وات DALI با کیفیت بالا و قیمت مناسب است. به تماس با ما خوش آمدید.
DALI (رابط روشنایی آدرس پذیر دیجیتال) یک استاندارد بین المللی برای کنترل بالاست های الکترونیکی، ترانسفورماتورها، LED ها، چراغ های اضطراری و علائم خروج در یک سیستم کنترل روشنایی دیجیتال با مدیریت آسان است.

ارسال استعلام

یکی از تولیدکنندگان چینی درایور LED با جریان ثابت 30 واتی DALI که کیفیت عالی را با قیمت رقابتی ارائه می دهد، STARWELL است. با خیال راحت تماس بگیرید.

DALI Dimming LED Driver یکی از درایورهای LED تیره کننده جریان ثابت است که توسط شرکت من با ضریب قدرت بالا، راندمان بالا، دقت بالا، استفاده از تراشه کنترل سوئیچ کم تلفات پایدار کارآمد و اجزای عملکرد بالا آن را با نویز کم ایجاد می کند. صرفه جویی در انرژی، حفاظت از محیط زیست، عمر طولانی و سایر ویژگی ها.

PE-N30DA دارای شش راه کم نور DALI/Push/0-10V/1-10V/PWM/R DIM است، از سوئیچ DIP برای تغییر عملکرد کم نور استفاده کنید، با یکدیگر تداخل نداشته باشید، در همان زمان وجود نداشته باشید.

رابط کم نور:

1. DALI dimming، از رابط سیگنال استاندارد DALI استفاده کنید. می تواند با تمام سیستم کنترل DALI در نشانگر مطابقت داشته باشد.

کم نور 2.0-10 ولت، از استاندارد 0-10V / مقاومت 100K / 10V PWM استفاده کنید.


ویژگی های درایور LED DALI با جریان ثابت 30 وات:

1. رابط کم نور استاندارد DALI/Push/0-10V/1-10V/PWM/R DIM یکپارچه

2. با عملکرد PUSH برای تحقق بخشیدن به PUSH dimming

3. خروجی کنترل دیجیتال، بدون سوسو زدن

4. بین المللی ورودی AC عمومی 100-250V محدوده

5. نوع حفاظت: اتصال کوتاه / بیش از جریان / بیش از ولتاژ

6. باد سرد طبیعی

7. ترمینال بزرگ که با پیچ قفل شده است

8. نصب اقتصادی و راحت

9. مطابق با استانداردهای ایمنی تجهیزات روشنایی جهانی

10. کلاس حفاظتی II

11. گارانتی 5 ساله

12. گواهینامه های TUV CE SAA ENEC

13. اندازه: 147.5*43*30mm


لیست مدل درایور LED DALI با جریان ثابت 30 وات:

DALI جریان ثابت کم نور

سری کم نور شدن مدل ورودی قدرت PF ولتاژ خروجی جریان خروجی
PE-N14DA
12-14.7W
DALI/Push/0-10V/1-10V/100K Resistor/PWM PE-N14DA24 AC100-250V 12 وات 0.88-0.96PF THD<10% 9-24 ولت 200/250/280/300/ 350/400/450/500 میلی آمپر
PE-N14DA42 14.7 وات 9-42 ولت 150/180/200/250/ 280/300/320/350mA
PE-N20DA
12-20 وات
DALI/Push/0-10V/1-10V/100K Resistor/PWM PE-N20DA24 AC100-250V 19.2 وات 0.88-0.96PF THD<10% 9-24 ولت 450/500/550/600/ 650/700/750/800mA
PE-N20DA42 21 وات 9-42 ولت 200/250/280/300/ 350/400/450/500 میلی آمپر
PE-N30DA
20-30 وات
DALI/Push/0-10V/1-10V/100K Resistor/PWM PE-N30DA42 AC100-250V 29.4 وات 0.88-0.96PF THD<10% 9-42 ولت 350/400/450/500/ 550/600/650/700 میلی آمپر
PE-N45DA
30-45 وات
DALI/Push/0-10V/1-10V/100K مقاومت/PWM PE-N45DA42 AC100-250V 44.1 وات 0.88-0.96PF THD<10% 9-42 ولت 700/750/800/850/ 900/950/1000/1050mA
برای N60DA
30-60 وات
DALI/Push/0-10V/1-10V/100K Resistor/PWM PE-N60DA42 AC200-250V 58.8 وات 0.88-0.96PF THD<10% 9-42 ولت 700/800/900/ 1000/1100/1200/
1300/1400 میلی آمپر



کاربرد درایور LED DALI با جریان ثابت 30 وات:

درایورهای LED DALI (رابط روشنایی آدرس پذیر دیجیتال) در سناریوهای مختلف استفاده می شوند. در اینجا برخی از برنامه های کاربردی رایج آورده شده است:

1. نورپردازی ساختمان های تجاری

2. Educational Institutions

3. امکانات بهداشتی و درمانی

4. صنعت هتلداری

5. فروشگاه های خرده فروشی

6. نورپردازی معماری

7. نورپردازی در فضای باز


مشخصات درایور LED DALI با جریان ثابت 30 وات:


مدل PE-N30DA42 PE-N45DA42
خروجی ولتاژ خروجی 9-42Vdc 9-42Vdc
حداکثر ولتاژ خروجی 42Vdc 42Vdc
ولتاژ خروجی بدون بار 55 Vdc 55 Vdc
جریان خروجی 550/600/650/700 میلی آمپر 900/950/1000/1050mA
توان خروجی 4.95W~29.4W 8.1W~44.1W
سطح بارق بدون سوسو زدن
محدوده کم نور 0~100٪، LED با 0.03٪ ممکن شروع می شود.
فرکانس کاهش نور PWM > 3600 هرتز
دقت فعلی ± 3٪
ریپل و نویز ≤2 ولت (بدون تیرگی)
ورودی رابط کم نور DALI (IEC62386)، فشار /0-10V/1-10V/PWM/100KR DIM جریان کنترل سیگنال <0.1mA
محدوده ولتاژ ورودی 100-250Vac
فرکانس 50/60 هرتز
جریان ورودی <0.37A <0.56A
ضریب قدرت PF> 0.95/100Vac، در بار کامل PF> 0.95/100Vac، در بار کامل
THD 230Vac@THD ≤15% (بار کامل)
کارایی (tys.)
88 درصد بار کامل 88 درصد بار کامل
جریان هجومی (نوع.) شروع سرد 3.7A@230Vac شروع سرد 5.6A@230Vac
ضد موج L-N: 2 کیلو ولت
جریان نشتی <0.25mA/230Vac
محیط زیست دمای کاری تا: 45 درجه سانتی گراد tc: 80 درجه سانتی گراد
رطوبت کاری 20 ~ 95٪ RH، غیر متراکم
دمای ذخیره سازی، رطوبت -40 ~ 80 درجه سانتی گراد، 10 تا 95٪ RH
دما ضریب
± 0.03٪ / درجه سانتی گراد (0-50) درجه سانتی گراد
لرزش 10 ~ 500 هرتز، 2G 12 دقیقه / 1 چرخه، دوره برای 72 دقیقه. هر کدام در امتداد محورهای X، Y، Z.
حفاظت محافظت در برابر گرمای بیش از حد در صورت بازیابی خودکار دمای PCB ≥110 درجه سانتیگراد، جریان خروجی را به طور هوشمند تنظیم یا خاموش کنید.
محافظت در برابر بار بیش از حد هنگامی که قدرت نامی ≥102٪ است، خروجی را خاموش کنید، خودکار بازیابی می شود.
حفاظت از اتصال کوتاه در صورت اتصال کوتاه به طور خودکار خاموش می شود، خودکار بازیابی می شود.
حفاظت بدون بار ولتاژ ثابت خروجی
ایمنی و EMC مقاومت در برابر ولتاژ I/P-O/P: 3750Vac
مقاومت در برابر انزوا I/P-O/P: 100MΩ/500VDC/25°C/70%RH
استانداردهای ایمنی IEC/EN61347-1، IEC/EN61347-2-13
انتشار EMC EN55015، EN61000-3-2 کلاس C، IEC61000-3-3
ایمنی EMC EN61000-4-2,3,4,5,6,8,11, EN61547
استاندارد تست بارق IEEE 1789
دیگران بعد 147.5 (117) × 43 × 30 میلی متر (L× W× ارتفاع)
بسته بندی کیسه پلی اتیلن
وزن (G.W.) 187 گرم / 245 گرم ± 10 گرم

ابعاد:



برچسب:

انتخاب جریان LED:

سوئیچ DIP برای انتخاب سریع 8 جریان اختیاری (جدول زیر را ببینید).

پس از تنظیم جریان توسط سوئیچ DIP، آن را خاموش و سپس روشن کنید تا جریان جدید موثر باشد.

به عنوان مثال LED 3.2V/Pcs: 9-24V می تواند LED های 3-7pcs را به صورت سری تغذیه کند، 9-42V می تواند LED های 3-12pcs را تغذیه کند، حداکثر مقدار LED ها در سری تابع ولتاژ واقعی LED خواهد بود.


نمودار سیم کشی کم نور DALI:

نمودار سیم کشی کم نور 0-10 ولت:

نمودار سیم کشی کم نور PUSH:

کنترل روشن/خاموش: فشار کوتاه.

کم نور شدن بدون پله: فشار طولانی. با هر فشار طولانی دیگر، سطح نور به سمت مخالف می رود.

حافظه کم نور: هنگام خاموش و روشن کردن مجدد، روشنایی مانند آنچه قبلاً تنظیم شده بود خواهد بود.


شرایط غیر طبیعی و روش های درمانی مربوطه:

رابط روشنایی آدرس پذیر دیجیتال (DALI)

واحد برده DALI فقط درخواست‌های واحد اصلی را ارسال می‌کند، یعنی حالت پاسخگویی به دستور را اتخاذ می‌کند

حداکثر 64 واحد برده در یک شبکه DALI وجود دارد، هر واحد یک آدرس جداگانه (آدرس کوتاه) دارد، یک واحد مرهم می‌تواند به گروه خاصی اختصاص داده شود، و یک واحد برده می‌تواند به گروه متفاوتی تعلق داشته باشد، واحد مرهم می‌تواند وجود داشته باشد. حداکثر 16 گروه به طور همزمان، هر واحد می تواند 16 سناریو را تنظیم کند.


ویژگی های اصلی پروتکل DALI

1) ارتباط سریال ناهمزمان.

2) نرخ باود 1200، با استفاده از فرمت رمزگذاری منچستر.

3) سیگنال دیفرانسیل دو دروغ.

4) سطح بالا زمانی که ولتاژ دیفرانسیل بزرگتر از 9.5 ولت است.

5) سطح پایین زمانی که ولتاژ دیفرانسیل کمتر از 6.5 ولت است.

6) واحد اصلی فرآیند ارتباط را کنترل می کند.

7) یک اتوبوس DALI می تواند به 64 واحد برده متصل شود.

8) هر واحد برده را می توان به صورت جداگانه مورد خطاب قرار داد.


مشخصات الکتریکی DALI

در حالت بیکار، از روش واحد ماشین برای کنترل گذرگاه:

1) توان خروجی بالا در زمان معمولی، بدون تداخل در سیگنال نگه داشتن.

2) برق کم را در زمان معمولی، مستقیماً به اتصال کوتاه اتوبوس DALI به یکدیگر بدهید.

3) باس DALI حداکثر جریان 250 میلی آمپر

4) ارتباط دو طرفه در همان زمان نیست.

5) کابل انتقال تا 300 متر یا افت فشار بیش از 2 ولت نباشد
