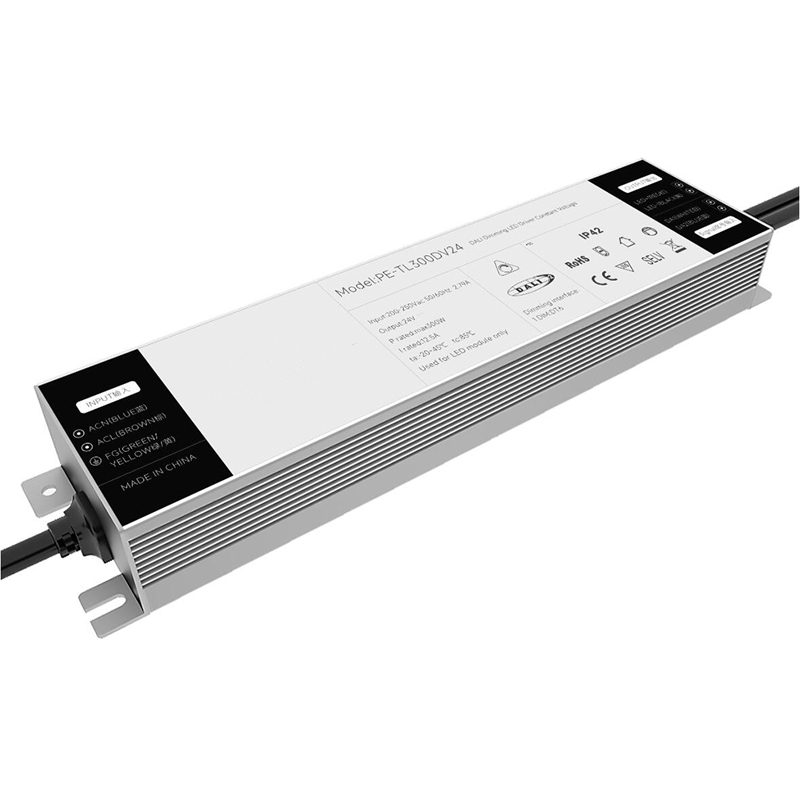

درایور ال ای دی DALI ولتاژ ثابت 300 وات
  • درایور ال ای دی DALI ولتاژ ثابت 300 واتدرایور ال ای دی DALI ولتاژ ثابت 300 وات

درایور ال ای دی DALI ولتاژ ثابت 300 وات

درایور LED DALI ولتاژ ثابت 300 وات نوعی درایور LED است که به طور خاص برای کار با سیستم های روشنایی LED که به منبع تغذیه ولتاژ ثابت نیاز دارند طراحی شده است. با پروتکل کنترل DALI (رابط روشنایی آدرس پذیر دیجیتال) سازگار است که امکان کنترل دیجیتال و کاهش نور چراغ های LED را فراهم می کند.

ارسال استعلام

PE-TL300DV فرآیند جوشکاری پوسته آلومینیومی خاص، پوسته آلومینیوم و اتلاف حرارت سیلیکاژل هدایت حرارت داخلی، استفاده پایدارتر، همه مواد خام مارک های خط اول هستند و تراشه های وارداتی فراتر می روند. طراحی کم نور عمیق با سیستم هوشمند کم نور مارک های مختلف در بازار مطابقت دارد. ولتاژ ضد ولتاژ 2 کیلو ولت، کم نور شدن صاف، بدون استروبوسکوپیک، نویز کم در فرآیند کم نور.



امکانات:

1. رابط استاندارد Dali مطابق با استانداردهای Dali 144 است

2. گواهینامه Dali2، عضو Dali

3. کنترل دیجیتال، خروجی بدون سوسو زدن

4. بین المللی ورودی AC عمومی 100-250V محدوده

5. خنک کننده طبیعی هوا، ضد رطوبت، رسانش گرما، فرآیند اتلاف حرارت سیلیکاژل

6. منحنی کاهش عمق خود توسعه یافته

7. توابع حفاظتی متعدد

8. فرآیند جوشکاری آلومینیوم ویژه، طراحی حجم فوق العاده کوچک

9. مطابق با استاندارد ERP، و مصرف انرژی آماده به کار کمتر از 0.5W است

10. اندازه: 265 *63*35mm


لیست مدل:

درایور ال ای دی DALI ولتاژ ثابت 300 وات


سلسله نوع Dimmg مدل ورودی قدرت PF ولتاژ خروجی جریان خروجی
PE-IL60DV
60 وات
دالی PE-IL60DV24 AC100V-250V 60 وات 0.96PF THD<10% 24 ولت 2.5A
PE-IL60DV12 12 ولت 5A
PE-IL100DV
100 وات
دالی PE-IL100DV24 AC100V-250V 100 وات 0.96PF THD<10% 24 ولت 4.17A
PE-IL100DV12 12 ولت 8.3A
PE-IL150DV
150 وات
دالی PE-IL150DV24 AC100V-250V 150 وات 0.96PF THD<10% 24 ولت 6.25A
PE-IL150DV12 12 ولت 10A
PE-TL250DV
250 وات
دالی PE-TL250DV12 AC100V-250V 250 وات 0.96PF THD<10% 24 ولت 10.41A
PE-TL250DV24 12 ولت 20.83A
PE-TL300DV
250 وات
دالی PE-TL300DV12 AC100V-250V 300 وات 0.96PF THD<10% 24 ولت 12.5A
PE-TL350DV24 12 ولت 25A



کاربرد:

1. چراغ نواری LED

2. نورپردازی هوشمند ویلایی

3. می توان آن را به سیستم روشنایی هوشمند DALI متصل کرد

4. نورپردازی موزه


مشخصات:


مدل PE-TL300DV24 PE-TL300DV12
خروجی ولتاژ خروجی 24Vdc 12Vdc
حداکثر ولتاژ خروجی 12.5A 25A
بدون ولتاژ خروجی بار 24Vdc 12Vdc
محدوده توان بار 0-12.5A 0-25A
توان خروجی 0-300 وات 0-300 وات
سطح بارق بدون سوسو زدن
محدوده کم نور 0~100٪، LED با 0.03٪ ممکن شروع می شود.
فرکانس کاهش نور PWM > 3600 هرتز
دقت فعلی ± 3٪
حالت خاموش کردن عملکرد حافظه هنگام خاموش شدن
ورودی رابط کم نور DALI (IEC62386) جریان کنترل سیگنال < 2 میلی آمپر
محدوده ولتاژ ورودی 100-250Vac
فرکانس 50/60 هرتز
جریان ورودی <1.7A ac100v
ضریب قدرت PF> 0.98/100 ولت ac (در بار کامل)
THD 230Vac@THD <8% (در بار کامل)
کارایی (نوع) 89% 88%
قدرت آماده به کار 0.4 وات
جریان هجومی (نوع.) شروع سرد48A@230Vac
ضد موج L-N: 2 کیلو ولت
جریان نشتی <0.25mA/230Vac
محیط دمای کاری تا: 45 درجه سانتی گراد tc: 80 درجه سانتی گراد
رطوبت کاری 20 ~ 95٪ RH، غیر متراکم
دمای ذخیره سازی، رطوبت -40 ~ 80 درجه سانتیگراد، 10 ~ 95٪ RH
دما.ضریب ± 0.03٪/°C (0-50)°C
لرزش 10 ~ 500 هرتز، 2G 12 دقیقه / 1 چرخه، دوره برای 72 دقیقه. هر کدام در امتداد محورهای X، Y، Z.
حفاظت محافظت در برابر گرمای بیش از حد در صورت بازیابی خودکار دمای PCB ≥110 درجه سانتیگراد، جریان خروجی را به طور هوشمند تنظیم یا خاموش کنید.
محافظت در برابر بار بیش از حد هنگامی که قدرت نامی ≥102٪ است، خروجی را خاموش کنید، خودکار بازیابی می شود.
حفاظت از اتصال کوتاه در صورت اتصال کوتاه به طور خودکار خاموش می شود، خودکار بازیابی می شود.
حفاظت بدون بار ولتاژ ثابت خروجی
ایمنی
& EMC
ولتاژ قابل تحمل I/P-O/P: 3750Vac
مقاومت در برابر انزوا I/P-O/P: 100MΩ/500VDC/25°C/70%RH
استانداردهای ایمنی IEC/EN61347-1، IEC/EN61347-2-13
انتشار EMC EN55015، EN61000-3-2 کلاس C، IEC61000-3-3
ایمنی EMC EN61000-4-2,3,4,5,6,8,11, EN61547
استاندارد تست بارق IEEE 1789
دیگران بعد، ابعاد، اندازه 265*63*35 میلی‌متر (L×W×H)
بسته بندی جعبه
وزن (G.W.) 604 گرم ± 10 گرم



بعد، ابعاد، اندازه:

برچسب:


نمودار سیم کشی:


شرایط غیر طبیعی و روش های درمانی مربوطه:

رابط روشنایی آدرس پذیر دیجیتال (DALI)

واحد برده DALI فقط درخواست‌های واحد اصلی را ارسال می‌کند، یعنی حالت پاسخگویی به دستور را اتخاذ می‌کند

حداکثر 64 واحد برده در یک شبکه DALI وجود دارد، هر واحد یک آدرس جداگانه (آدرس کوتاه) دارد، یک واحد مرهم می‌تواند به گروه خاصی اختصاص داده شود، و یک واحد برده می‌تواند به گروه متفاوتی تعلق داشته باشد، واحد مرهم می‌تواند وجود داشته باشد. حداکثر 16 گروه به طور همزمان، هر واحد می تواند 16 سناریو را تنظیم کند.


ویژگی های اصلی پروتکل DALI

1) ارتباط سریال ناهمزمان.

2) نرخ باود 1200، با استفاده از فرمت رمزگذاری منچستر.

3) سیگنال دیفرانسیل دو دروغ.

4) سطح بالا زمانی که ولتاژ دیفرانسیل بزرگتر از 9.5 ولت است.

5) سطح پایین زمانی که ولتاژ دیفرانسیل کمتر از 6.5 ولت است.

6) واحد اصلی فرآیند ارتباط را کنترل می کند.

7) یک اتوبوس DALI می تواند به 64 واحد برده متصل شود.

8) هر واحد برده را می توان به صورت جداگانه مورد خطاب قرار داد.


مشخصات الکتریکی DALI

در حالت بیکار، از روش واحد ماشین برای کنترل گذرگاه:

1) توان خروجی بالا در زمان معمولی، بدون تداخل در سیگنال نگه داشتن.

2) برق کم را در زمان معمولی، مستقیماً به اتصال کوتاه اتوبوس DALI به یکدیگر بدهید.

3) اتوبوس DALI حداکثر جریان 250 میلی آمپر

4) ارتباط دو طرفه در همان زمان نیست.

5) کابل انتقال تا 300 متر یا افت فشار بیش از 2 ولت نباشد
