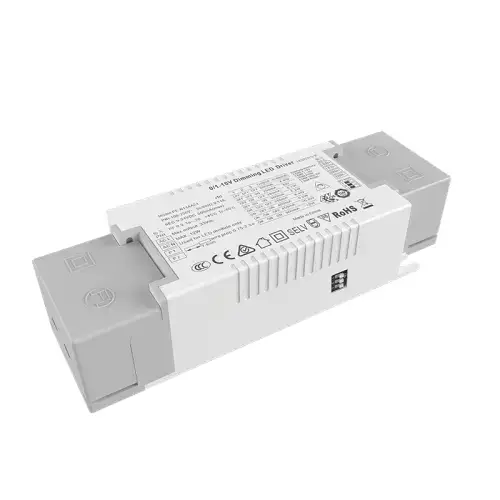

درایور LED با جریان ثابت 0/1-10 ولت CCT 10 وات
  • درایور LED با جریان ثابت 0/1-10 ولت CCT 10 واتدرایور LED با جریان ثابت 0/1-10 ولت CCT 10 وات

درایور LED با جریان ثابت 0/1-10 ولت CCT 10 وات

درایور LED با جریان ثابت 0/1-10 ولت CCT کارخانه Starwell با کیفیت بالا دارای کنترل سیگنال دو کاناله است، یک کانال 0/1-10 ولت برای کنترل روشنایی، کانال دیگر 0/1-10 ولت برای کنترل دمای رنگ، CPU منحنی کاهش نور و کنترل فرکانس مخلوط را کنترل می کند.

ارسال استعلام

به عنوان سازنده حرفه‌ای، استارول می‌خواهد درایور LED با جریان ثابت 0/1-10 ولت CCT با کیفیت بالا را به شما ارائه دهد. برای دستیابی به درک بصری روشنایی، مواد خام مورد استفاده عبارتند از برندهای خط اول، طراحی تراشه‌های وارداتی با نور بسیار عمیق، مطابق با انواع سیستم‌های کم‌نور هوشمند موجود در بازار. کنترل دقیق دمای رنگ، طراحی اندازه بسیار کوچک (اگر سیستم حالت دمای رنگ ترکیبی با دو کانال تنظیم روشنایی همزمان باشد، باید برنامه را سفارشی‌سازی کند).


مشخصات

مدل

PE-FN10ACA42

PE-FN20ACA42

خروجی

ولتاژ خروجی

9-42Vdc 9-41Vdc 9-37Vdc 9-33Vdc 9-28Vdc

9-42Vdc

حداکثر ولتاژ خروجی

42Vdc

42Vdc

ولتاژ خروجی بدون بار

45 Vdc

45 Vdc

جریان خروجی

120/180/200/240/270/300/350mA

200/250/280/300/350/400/450/500mA

توان خروجی

1.5W~9.8W

2W~21W

سطح بارق

بدون سوسو زدن

محدوده کم نور

0~100٪، LED با 0.03٪ ممکن شروع می شود.

فرکانس کاهش نور PWM

> 3600 هرتز

دقت فعلی

± 5٪

حالت خاموش کردن

خروجی حداکثر روشنایی سیگنال وجود ندارد

ورودی

رابط کم نور

جریان رابط سیگنال 0-10V 1-10V <2ma

محدوده ولتاژ ورودی

200-250Vac

فرکانس

50/60 هرتز

جریان ورودی

<0.045A ac230v

<0.055A ac230v

ضریب قدرت

PF>0.94/230V  AC (در بار کامل)

PF> 0.95/230 ولت ac (در بار کامل)

THD

230Vac@THD <14% (در بار کامل)

کارایی (نوع)

81%

86%

جریان هجومی (نوع.)

شروع سرد25A@230Vac

ضد موج

L-N: 1.8 کیلوولت

جریان نشتی

<0.25mA/230Vac

محیط زیست

دمای کاری

تا: 45 درجه سانتی گراد  TC: 80 درجه سانتی گراد

رطوبت کاری

20 ~ 95٪ RH، غیر متراکم

دمای ذخیره سازی، رطوبت

-40 ~ 80 درجه سانتی گراد، 10 تا 95٪ RH

دما.ضریب

± 0.03٪/°C (0-50)°C

لرزش

10 ~ 500 هرتز، 2G 12 دقیقه/1 چرخه، دوره 72 دقیقه. هر کدام در امتداد محورهای X، Y، Z.

حفاظت

محافظت در برابر گرمای بیش از حد

در صورت بازیابی خودکار دمای PCB ≥110 درجه سانتیگراد، جریان خروجی را به طور هوشمند تنظیم یا خاموش کنید.

محافظت در برابر بار بیش از حد

خروجی را خاموش کنید هنگامی که قدرت نامی≥102٪، بازیابی خودکار.

حفاظت از اتصال کوتاه

در صورت اتصال کوتاه به طور خودکار خاموش می شود، خودکار بازیابی می شود.

حفاظت بدون بار

ولتاژ ثابت خروجی

ایمنی & EMC

مقاومت در برابر ولتاژ

I/P-O/P: 3750Vac

مقاومت در برابر انزوا

I/P-O/P: 100MΩ/500VDC/25°C/70%RH

استانداردهای ایمنی

IEC/EN61347-1، IEC/EN61347-2-13

انتشار EMC

/

ایمنی EMC

/

استاندارد تست بارق

IEEE 1789

دیگران

بعد

130 × 37 × 22.6 میلی متر (L× W× ارتفاع)

بسته بندی

کیسه پلی اتیلن

وزن (G.W.)

85 گرم ± 10 گرم


فیچرها:

1. ادغام چندین رابط کم نور و تطبیق رنگ 2.0/1-10v تنظیم روشنایی، دمای تطبیق رنگ

3. خروجی کنترل دیجیتال بدون استروبوسکوپی

4. ورودی AC محدوده 200-250 ولت

5. خنک کننده هوای طبیعی، ضد رطوبت، فرآیند اتلاف حرارت سیلیکونی رسانای حرارت

6. طراحی کم نور عمیق

7. توابع حفاظتی متعدد

8. طراحی چین دار، راحت و سریع


کاربرد:

1. منبع نور دو رنگ LED

2. نورپردازی هوشمند ویلا

3. سیستم روشنایی هوشمند بی سیم قابل دسترسی است

4. نورپردازی موزه

5. روشنایی تجاری بالا پایان

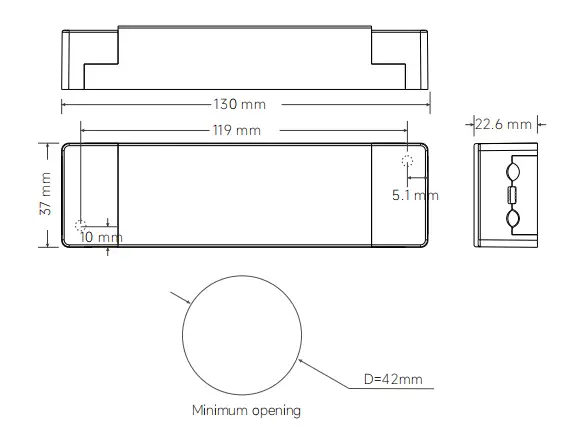

ابعاد:

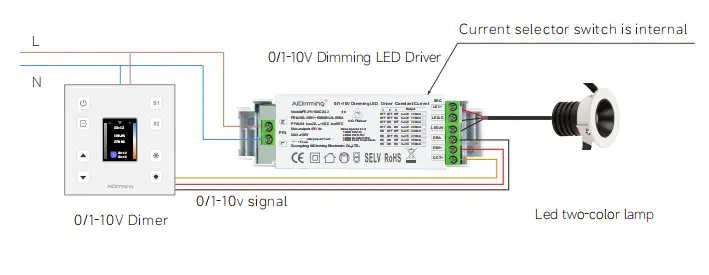

سیم کشی:

1. سیم کشی ترمینال ورودی: مناسب برای گیج سیم 22awg-14awg (0.5mm2 - 1.5mm2)، جداسازی به قلع 9-10mm نیاز دارد.

2. سیم کشی ترمینال خروجی: مناسب برای گیج سیم 22awg-12awg (0.5mm2 - 1.5mm2)، جداسازی به قلع 6-7mm نیاز دارد.

3. سیم کشی ترمینال خروجی: قطب مثبت LED خروجی ترمینال مشترک است و سه سیم می تواند

به یکی از قطب های مثبت متصل شود.


دستورالعمل استفاده:

مگر اینکه طور دیگری مشخص شده باشد، تمام مشخصات و پارامترها در ورودی 230VAC، بار نامی و 25 ℃ محیط اندازه گیری می شوند.

دما

این محصول دارای یک درپوش خط پرس در ورودی است، با گیره خود قفل، می توان آن را با پیچ گوشتی باز کرد، سپس شما

ترمینال ورودی را می بیند که با خط AC L و آهک تهی N متصل است، ترمینال خروجی مطابق با

برچسب محصول، به قطب مثبت و منفی توجه کنید.

**1: لطفاً به تمایز بین ورودی و خروجی توجه کنید، درست وصل کنید، سپس روشن کنید

**2:لطفا ابتدا بار خروجی DC را وصل کنید، پس از بررسی درایور را باز کنید. در حالت جریان ثابت، در صورت قدرت

در مدار باز روشن است، لطفاً درایور را خاموش کنید و تا زمانی که انرژی الکتریکی در خروجی ذخیره نشود نمی توانید LED را وصل کنید

رها کنید، یا ممکن است به LED آسیب برساند.

** 3. این نوع درایور فقط محدود به استفاده از لامپ های LED است، محدوده ولتاژ ورودی AC200-250V است، عایق حرارتی

پنبه و سایر اقلامی که مانع اتلاف گرمای محصول می شود که مطابق با محصول تحت شرایط مشخص شده است.

ولتاژ خروجی، محدوده جریان، دمای محیط استفاده -20-45 درجه است و سطح نمی تواند پوشش داده شود.

شرایط محیطی این محصول از 5 سال گارانتی رایگان برخوردار است.

1. لامپ LED پس از اتصال درایور کم نور در اولین بار روشن نمی شود، لطفا ورودی AC را خاموش کرده و بررسی کنید

به شرح زیر:

1) آیا خروجی DC تماس بد است یا نه.

2) اینکه قطبیت خروجی DC معکوس شده باشد یا تخته LED ضد جوش باشد.

3) آیا ورودی AC تماس بدی دارد یا خیر، پس از از بین بردن این خرابی ها تست کنید.

2. دستگاه دارای اتصال خوب، چراغ های LED است، اما LED سوسو می زند، لطفا ورودی AC را خاموش کنید و به شرح زیر بررسی کنید:

1). اینکه آیا پارامترها و پارامترهای واقعی مطابقت دارند یا خیر.

2) لطفا به موقع با ما در ارتباط باشید اگر در استفاده از آن سوالی دارید، ما تمام تلاش خود را می کنیم تا مشکلات را با شما حل کنیم.


تفاوت بین 0-10V و 1-10V:

1. وقتی دیمر 0 / 10 ولت روی حداکثر 10 ولت تنظیم شود، جریان خروجی به 100 درصد توان خروجی و روشنایی به 100 درصد می‌رسد. هنگامی که دیمر 0-10 ولت روی 0 ولت تنظیم می شود، جریان جریان خواهد داشت

حداقل، و نور خاموش خواهد شد. وقتی کم نور 1-10 ولت روی 1 ولت تنظیم می شود، جریان حداقل است و چراغ خاموش است.

2. تفاوت بین کم نور 0-10 ولت و 1-10 ولت: ولتاژ شروع و بسته شدن متفاوت، 0-10 ولت در 0.7 ولت روشن است،

(حداقل روشنایی) 1-10 ولت در 1.2 ولت روشن است (روشنایی حداقل).

3. شناسایی خودکار درایور کم نور 0-10 ولت و 1-10 ولت با دو حالت کم نور.

4. مدار سیگنال یکسان نور و تاریکی را همزمان کنترل می‌کند.

5. دیمر (سیستم کم نور) به سیگنال های کم نور 0-10 ولت و 1-10 ولت تقسیم می شود.

6. سازگاری کم نور به فاصله کنترل خط سیگنال و تعداد منبع تغذیه کنترل مربوط می شود.

اگر عدد بیش از حد بزرگ باشد یا خط سیگنال بیش از حد طولانی باشد، مشکلاتی مانند تنظیم نشدن پایین تر و عدم تنظیم خاموش رخ می دهد.
